안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.
이번 글에서는 풀코드 스위치(Pull Cord Switch)에 대해 알아보겠습니다.
풀코드 스위치는 체인 또는 끈 등으로 동작하는 스위치 입니다.

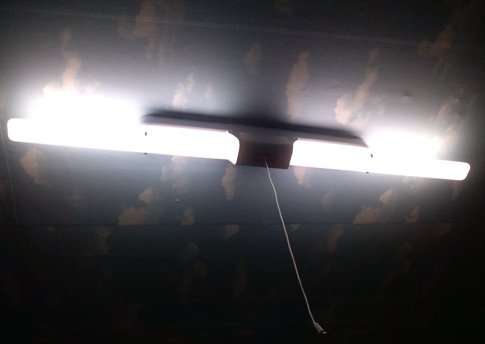

옛날 천장 형광등을 켜는 스위치가 풀코드 스위치로 되어 있었는데요, 기억 나실 지 모르겠습니다.
이번 글에서는 풀코드 스위치의 형상 및 Application, 구조에 대해 알아 보겠습니다.
풀코드 스위치의 형상 및 Application
조명용 풀스위치도 물론 동일한 제품입니다만, 우리는 산업 현장을 다루어 보겠습니다.
풀코드 스위치는 일반적으로 콘베이어 벨트 현장에 설치됩니다.
기다란 컨베이어 벨트는 혹시라도 작업자가 말려 들어가게 되면 사망사고로 이어질 가능성이 매우 높기 때문에, 언제든지 누구라도 어떤 위치에서라도 즉각 컨베이어 밸트를 정지시킬 수 있어야 합니다.

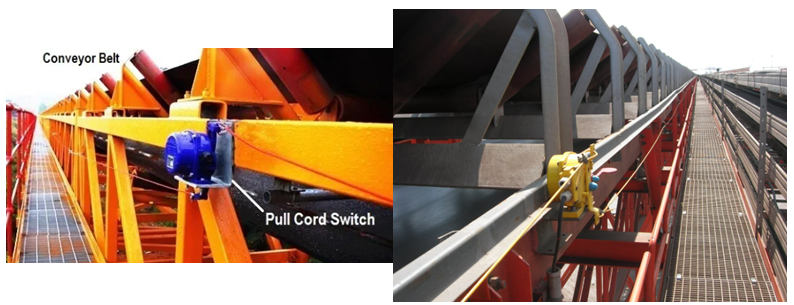

이를 위해 컨베이어 벨트 옆면에 풀코드 스위치를 설치하게 되는데요, 보통 아래와 같이 설치됩니다.
이 제품 설치 시에는 와이어의 장력을 고려하여 일정 구간마다 스위치를 연결 해 주어야 합니다.
스위치를 너무 긴 간격으로 설치하면, 와이어가 쳐지기 때문에 당겨도 스위치가 동작하지 않을 수 있습니다.
안전을 위한 제품이므로, 유의하여 설치해야 합니다.
풀코드 스위치의 구조

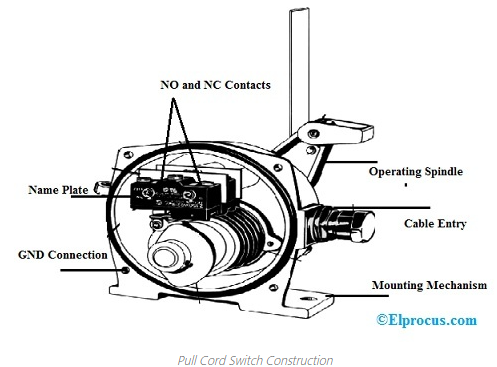

풀코드 스위치는 내부에 감겨있는 스프링에 와이어가 연결된 형태이며, 와이어를 당겨 스프링이 회전하게 되면 내부에 장착된 Limit Switch를 동작시키게 되어 있습니다.
그리고, 이 스위치가 동작했다는 것을 알려주는 구조물이 튀어 오르며 고정됩니다. (제품마다 조금씩 다릅니다. 보통 빨간 철판)
이후 수동으로 다시 동작상태를 해제시키면 접점은 다시 떨어지게 됩니다.
일반적으로 와이어를 당겨 풀코드 스위치가 동작하게 된다면 컨베이어 벨트는 비상정지하도록 설계됩니다.
산업현장의 안전을 위해 꼭 필요한 제품이며, 모든 대형 컨베이어 벨트 현장에 필수로 설치해야 합니다.
