안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.
이번 글에서는 푸쉬버튼(Push Button)에 대해 알아보겠습니다.
푸쉬버튼은 누름식 스위치로, 일반적으로 매우 다양하게 사용되는 제품입니다.
가장 기본적으로 상상할 수 있는 스위치로, 키보드 자판 또한 푸쉬버튼 스위치들의 집합체로 간주할 수 있습니다.
버튼을 눌렀을 때 정해진 N.O/N.C 접점이 동작하며, 손을 떼거나 다시 한번 누르면 접점이 해제되는 스위치 입니다.
이번 글에서는 푸쉬버튼의 종류 및 특징 대해서 알아보겠습니다.
푸쉬버튼의 외형 종류
푸쉬버튼은 누르면 동작하는 매우 단순한 구조로 되어 있으며, 형상 및 용도에 따라 몇가지 종류로 나뉘게 됩니다.
Standard Push Button

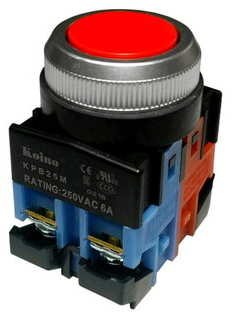

가장 일반적으로 사용되는 푸쉬버튼이며, 푸쉬버튼이라 하면 우선 이 형태를 제일 먼저 떠올리게 됩니다.
다른 스타일들 처럼 어떤 스타일이라고 칭하는 말도 없이 그냥 푸쉬버튼입니다.

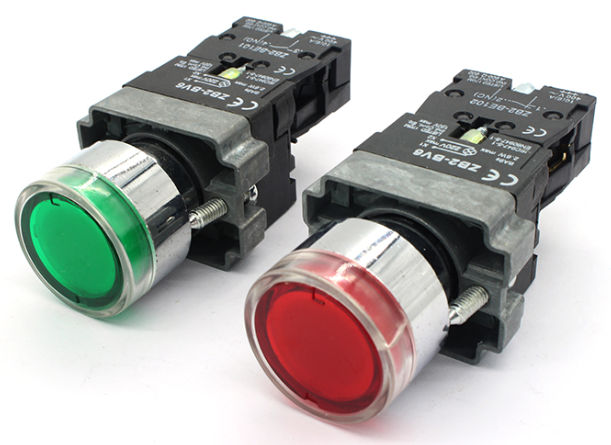

램프가 내장되어 있는 제품도 있으며, 푸쉬버튼 하단부에 달려있는 Contact Unit을 변경하면 N.O/N.C를 바꿀 수도 있습니다.
Dome Style

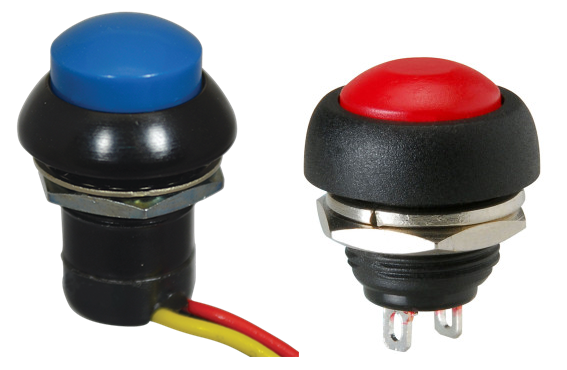

일반적으로 매우 소형 푸쉬버튼이며, Raised Dome, Exposed Dome Style이 있습니다.
Military Application에 많이 사용됩니다.
Vandal-Resistance Style (Anti-Vandal)

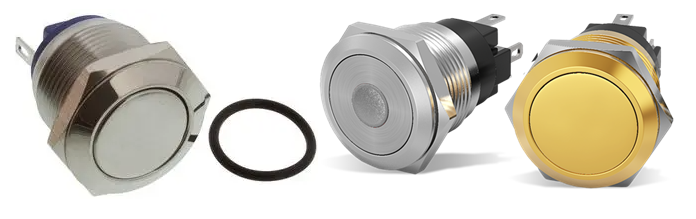

파손방지형 제품이며, 대부분 IP67등급 이상 및 뛰어난 내충격성을 보유하고 있습니다.
먼지, 비, 눈 및 빈번한 작동을 견딜 수 있어야 합니다.
그리고, 대부분의 Vandal Resistance 제품들은 LED가 내장되어 있어 불빛이 들어오게 됩니다.
흔히 반달 스위치, 반달 버튼 이라고 하는데, 한글 반달이 아니고 Vandal(파손) 입니다.
Mushroom Style

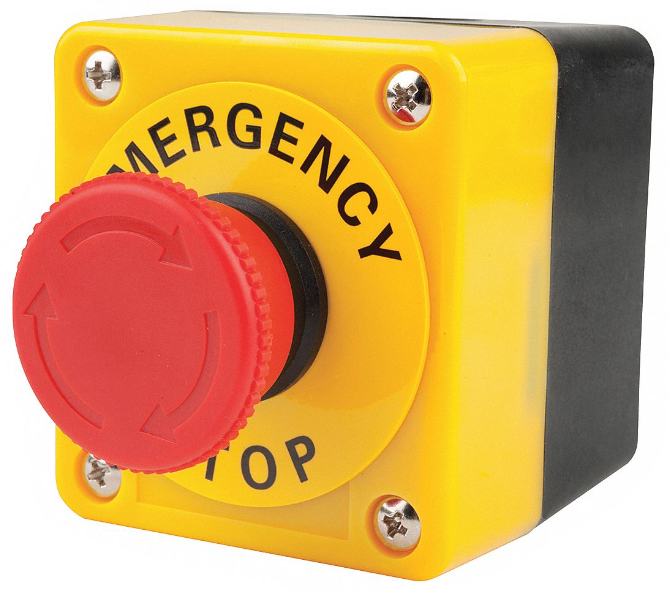

비상정지 스위치로 많이 사용되며, 긴급한 상황에서 급하게 손바닥으로 쳐서 모든 프로세스 또는 동작을 멈추는데 사용하는 제품입니다.
대부분의 제품들이 빨간색 버튼을 보유하고 있으며, Push-Pull 또는 Turn to Release 방식으로 복귀됩니다.
푸쉬버튼의 기능 종류
푸쉬버튼은 크게 두가지 기능으로 나뉘게 됩니다.
원하는 요구사양에 맞게 아래 기능을 잘 선택하고, 위 형상을 참조하여 푸쉬버튼을 선정해야 합니다.
자동복귀형(Momentary Action)
누르는 순간에만 동작을 하고, 손을 떼게 되면 자동으로 복귀하는 타입입니다.
누름복귀형(Alternative, Latch, Maintained, etc.)
한번 누른 후 손을 떼도 해당 동작상태를 유지하고, 다시 눌렀다 손을 떼면 동작 상태가 해제되는 타입입니다.
이상하게도 이 동작은 영문 이름이 여러가지 입니다. 혹시 Alternative, Latch, Maintained Push Button들이 서로 다른 동작을 하는 제품들이라면, 설명하여 주시면 대단히 감사 드리겠습니다.
회전복귀형(Turn to Reset)
비상정지 스위치에서 흔히 사용되는 리셋 방법이며, 누른 후 스위치부를 잡고 돌리면 다시 복귀합니다.
일반적으로 복귀를 위한 회전방향이 스위치 엑추에이터에 표기되어 있습니다.
