안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.
이번 글에서는 라커 스위치(Rocker Switch)에 대해 알아보겠습니다.

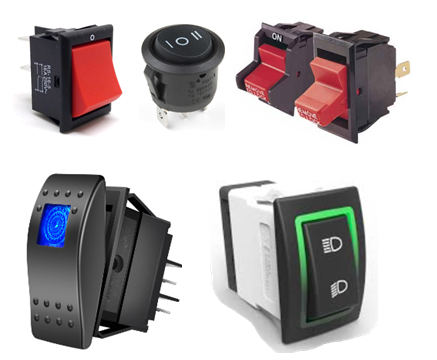

라커 스위치는 시소 형태의 Actuator로 접점을 제어하는 스위치입니다.
2-Position, 3-Position 모두 가능하며 자동복귀(Momentary) 옵션도 가능하고, 구조상 Panel Seal / IP grade 모두 가능하기에 다용도로 많이 사용됩니다.

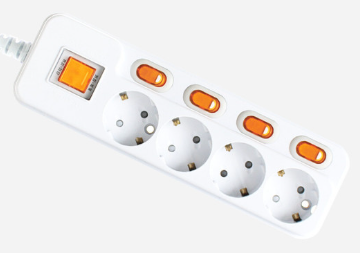

흔히 업계인이 아니면 똑딱이 스위치 등으로 많이 부르며, 가장 흔히 볼 수 있는 곳은 멀티탭 입니다.
이번 글에서는 Rocker Switch의 구조와 외형에 대해 알아보겠습니다.

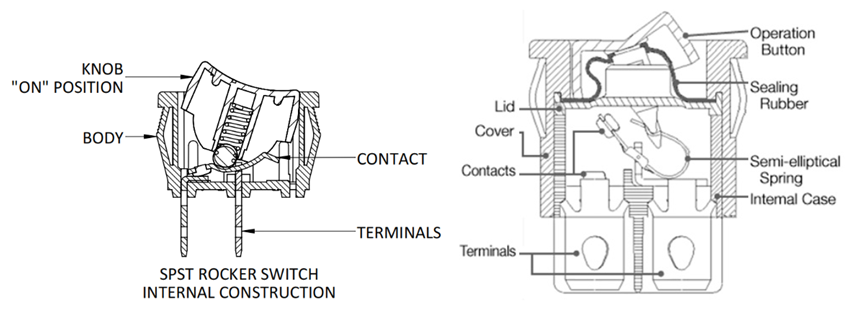

라커 스위치 구조
라커 스위치는 시소 모양의 Actuator와 Contact, Body, Terminal로 구성되어 있습니다.
아래 구조와 같이 Actuator가 좌/우로 동작할 때 마다 Contact가 ON/OFF 되는 구조로 되어 있습니다.
3-Position인 경우, Center Position일 때 일반적으로 양쪽 접점이 모두 OFF 됩니다.
다만, ON-ON-ON 스위치 구조일 경우에는 Center Position일 때도 특정 회로로 ON 됩니다.
ON-ON-ON 구조에 대해 자세한 내용은 접점(Contact)에 대하여를 읽어주세요.
라커 스위치 외형
라커 스위치 내에서는 그렇게 다양한 외형이 존재하지 않습니다.
대부분의 제품들이 시소모양으로 생긴 Actuator를 보유하고 있으며, Actuator 부분에 LAMP 유/무, 스위치의 크기, 제어 회로의 수 등에 따라 조금씩 다릅니다.
라커 스위치를 선정할 때에는 우선 희망하는 크기를 먼저 대략적으로 정한 다음, 원하는 Contact Rating, Sealing Grade, Position(2 or 3), Circuit, LED 유/무 등을 정하여 제품을 선택합니다.
색상은 선택지가 없을 수 있으니, 가능하면 가장 마지막에 고르도록 합시다.
