안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.
이번 글에서는 가변저항(Potentiometer) 대해 알아 보겠습니다.
가변저항은 회전 또는 슬라이드 손잡이를 통해 사용자가 원하는대로 단자 사이의 저항을 가변시킬수 있는 저항체 입니다.
일반적으로 저항 조절을 통해 원하는 전압 분배에 사용하며, 그 용도 때문에 가변저항 자체를 볼륨(Volume)이라고 부르기도 합니다.
가장 일반적으로 오디오 장치의 볼륨조절에 사용되며, 기타 회전/슬라이드 동작을 통한 연속적인 값의 조절에 적용이 가능하며 매우 저렴합니다.
가변저항(Potentiometer)의 종류
가변저항은 크게 3가지 종류로 나눌 수 있습니다.
그 구조와 원리가 매우 간단한 제품이기 때문에, 그 용도에는 변함이 없으며 모양 또는 정밀도 등의 차이가 있을 뿐입니다.

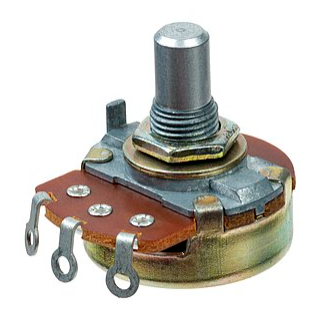

싱글턴 가변저항(Single-Turn Potentiometer)

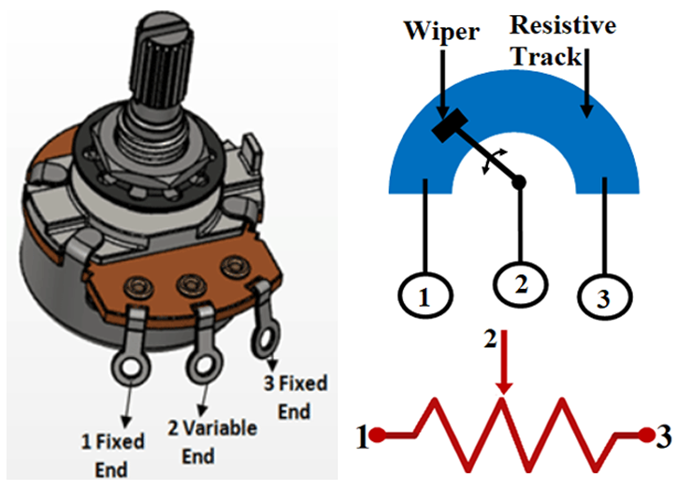

가장 일반적인 가변저항의 형태로 회전 샤프트, 저항 디스크, 와이퍼, 3개의 단자로 구성되어 있습니다.
2번 단자가 회전축에 연결된 와이퍼에 연결되어 있습니다.
가변저항의 총 저항값은 1-3번 단자 사이의 저항값(디스크)이며, 1-2번 단자를 통한 저항은 1번단자에서 와이퍼가 있는 곳 까지만의 저항을 측정합니다.
이를 통해 1-2번 단자(또는 2-3번) 사이의 저항값은 샤프트 회전에 의해 가변되며, 구조는 아래와 같습니다.
그리고, 싱글턴이므로 Wiper가 최대 360도까지만 회전합니다.
멀티턴 가변저항(Multi-Turn Potentiometer)
멀티턴 가변저항은 싱글턴 가변저항보다 저항 조절을 더욱 세밀하게 하기 위해 고안되었습니다.
예를 들어 10K ohm 싱글턴 가변저항은 1바퀴의 조작을 통해 10K ohm을 제어합니다.
하지만, 10K ohm 10턴 가변저항은 10바퀴에 걸쳐 10K ohm을 제어하기 때문에, 돌아가는 각도 당 제어되는 저항값이 10배 차이나게 됩니다.

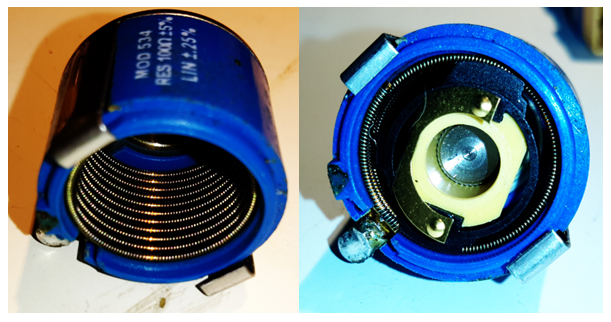

그 구조는 싱글턴과 큰 차이가 없으며, 저항 권선을 나선형으로 쌓아 올려 중심축에 부착된 와이퍼가 나선형 저항을 타고 올라가게 설계되어 있습니다.

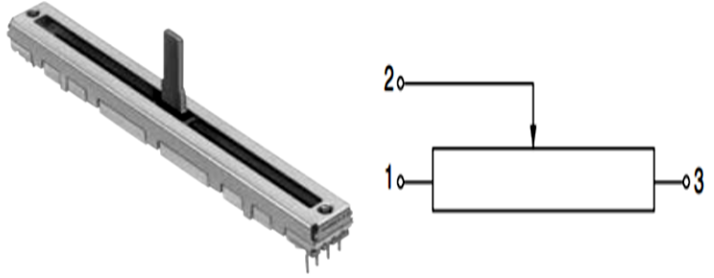

슬라이드 가변저항
슬라이드식 가변저항은 Fader라고도 부릅니다.

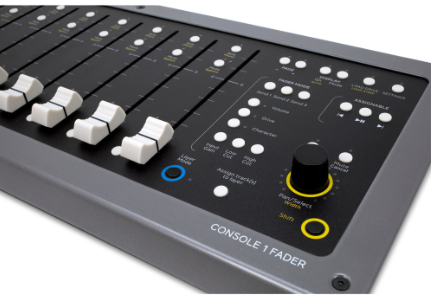

일반적으로 음향장비의 사운도 조작에 많이 사용되며, 모양만 다를 뿐, 원리 자체는 여타 포텐쇼미터와 동일합니다.
가변저항 적용사례
