나사산(Thread)에 대하여

안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.

이번 글에서는 나사산(Thread) 대해 알아 보겠습니다.

나사는 회전 운동을 선형 운동으로 변환하는데 사용되는 구조입니다.

나사산은 원기둥이나 원뿔을 나선 형태로 감싼 능선으로, 일반적으로 볼트, 너트, 파이프 및 기타 여러 구조물의 결합을 위해 사용되고 있습니다.



나사산은 각 나라 및 적용되는 Application에 따라 굉장히 다양한 종류를 가지고 있으며, 이번 글에서는 일반적인 산업 현장에서 많이 사용되는 나사산들에 대해 알아 보겠습니다.

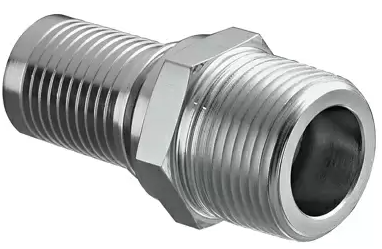

Male to Male Fitting







나사산(Thread)의 종류



나사산은 인치나사와 미터나사로 나눌 수 있으며, 인치나사는 그 안에서도 유럽식 나사와 미국식 나사로 나뉩니다.

일반적으로 미국식 나사는 미주지역에서만 주로 사용되며, 보편적으로 사용되는 나사는 미터나사와 유럽식 나사입니다.

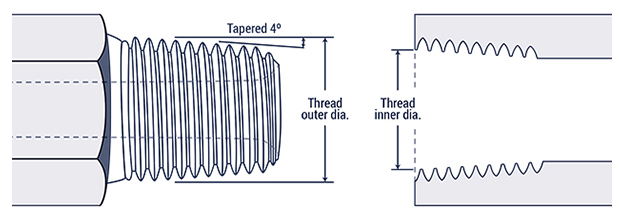

각 나사산들은 나사산의 높이, 사이각, 피치(나사산 사이의 간격)가 거의 대부분 다르며, 나사산이 평행한지 또는 기울어져있는지에 대한 차이도 있습니다. (Parallel/Tapered)



인치나사의 종류 (유럽/아시아)

BSPP(British Standard Pipe Parallel) = BSPF(British Standard Pipe Fitting) = G

BSPT(British Standard Pipe Taper) = R



인치나사의 종류(미주)

UNC(Unified National Coarse)

UNF(Unified National Fine)

UNEF(Unified National Extra Fine)

NPT(American National Standard Taper Pipe Thread = National Pipe Taper)

NPS(American National Standard Straight Pipe Thread = National Pipe Straight)



미터나사의 종류 (유럽/아시아)

M(ISO Metric Coarse Thread)

M(ISO Metric Fine Thread)



기타 나사 (유럽/아시아)

PG(Panzer Gewinde Screw Thread)







나사산 관련 팁

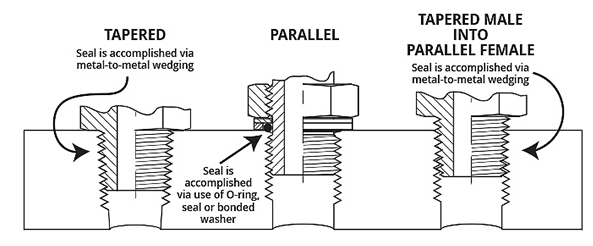

1. 동종 나사규격에서는 Tapered Male Thread는 Parallel Female Thread에 체결 가능합니다.

단, 반대는 되지 않습니다.

(ex. PT Male은 PF Female에 체결 가능)







2. Tapered Thread는 별도 Oring or Gasket을 사용할 수 있는 공간이 없으며, PTFE Tape 등으로 씰링해야 합니다.







3. Parallel Thread는 PTFE Tape를 사용할 수 없으며, Oring or Gasket으로 씰링해야 합니다.









나사산 규격

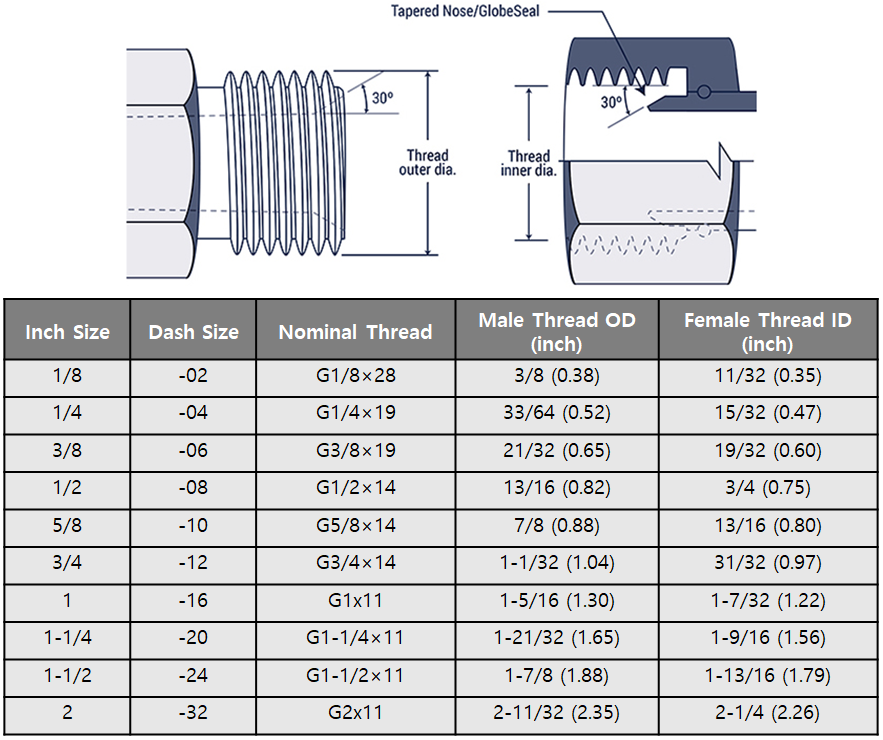

BSPP(British Standard Pipe Parallel) = BSPF(British Standard Pipe Fitting) = G

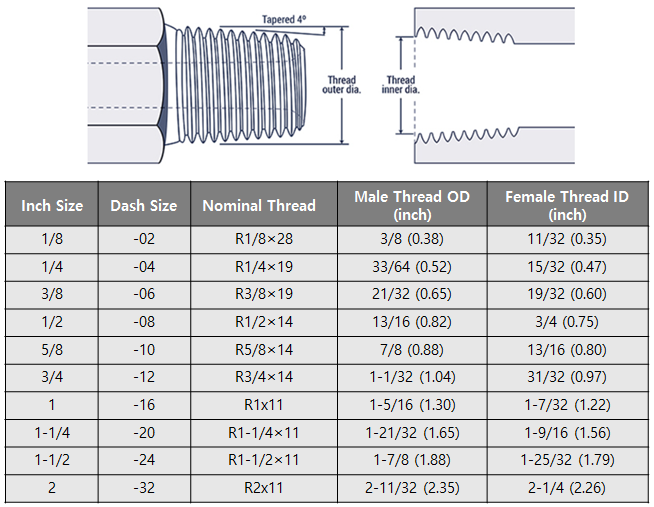

BSPT(British Standard Pipe Taper) = R

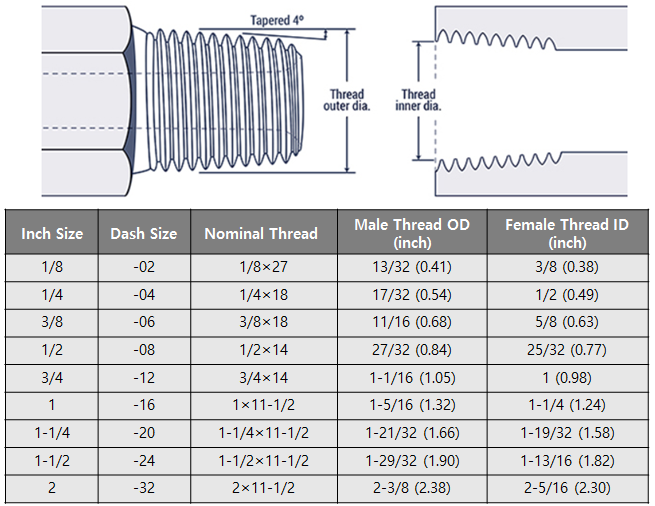

NPT(American National Standard Taper Pipe Thread = National Pipe Taper)







NPS(American National Standard Straight Pipe Thread = National Pipe Straight)







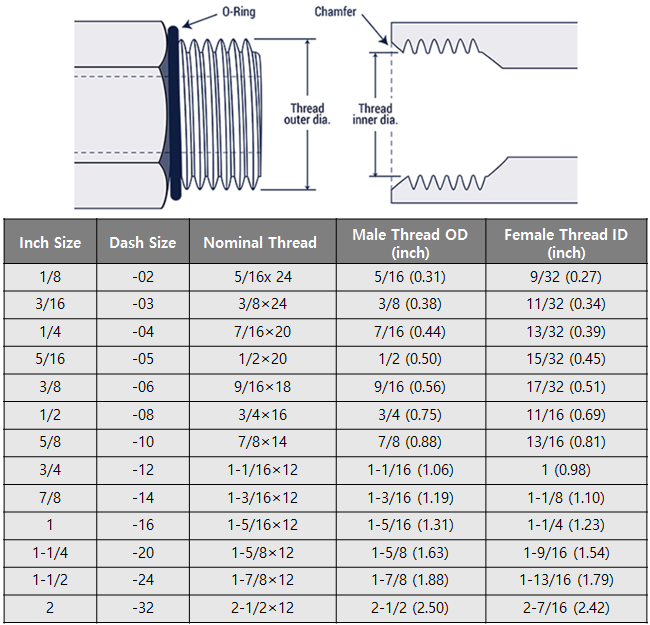

UNF(Unified National Fine)

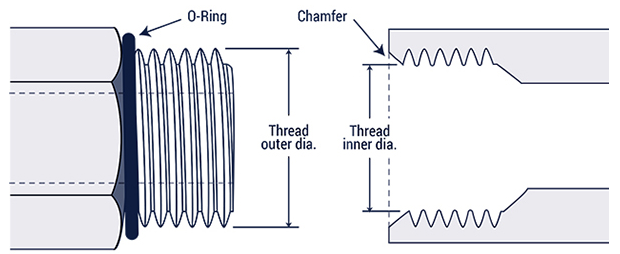

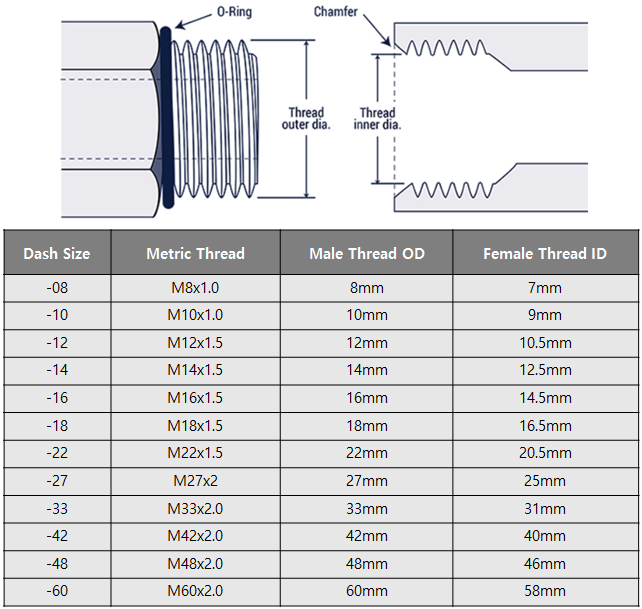

M(ISO 6149 Metric Thread)
