밸브(Valve)에 대하여 - 1

안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.

이번 글에서는 밸브(Valve)에 대해 알아보겠습니다.

밸브는 하프라이프, 카운터 스트라이크, 레프트 4 데드 등 여러 명작 게임을 만든 회사입니다.



밸브는 유체의 흐름 또는 압력을 제어하는 장치입니다.

밸브는 매우 큰 범주에서 3가지로 나눌 수 있으며, 세부적인 종류가 굉장히 많이 있습니다.

너무나 방대한 주제이기 때문에, 3~4번에 걸쳐 포스팅을 하고자 합니다.



이번 포스팅에서는 큰 틀에서의 밸브의 종류에 대해서만 우선 알아보도록 하겠습니다.

다음 포스팅에서는 Manual Valve, Control Valve, Automatic Valve에 대해 차례대로 소개 해 드리겠습니다.

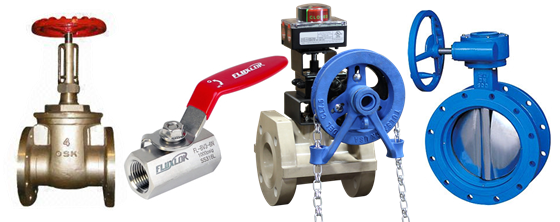

Manual Valve



매뉴얼 밸브는 손으로 조작하는 밸브를 총칭합니다. (자동으로 움직이지 않음)

휠, 레버, 기어 휠, 체인 휠 등을 이용하여 조작합니다.

매뉴얼 밸브는 아래의 종류들이 있습니다.



- 게이트 밸브 (Gate Valve)

- 볼 밸브 (Ball Valve)

- 글로브 밸브 (Globe Valve)

- 피스톤 밸브 (Piston Vlave)

- 플러그 밸브 (Plug Valve)

- 버터플라이 밸브 (Butterfly Valve)

- 니들 밸브 (Needle Valve)

- 핀치 밸브 (Pinch Valve)

- 멀티 포트 밸브 (Multi Port Valve)

- 라인 블라인드 밸브 (Line Blind Valve)

- 나이프 게이트 밸브 (Knife Gate Valve)

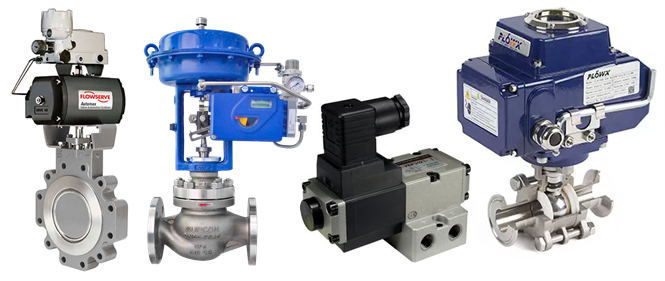

Control Valve



컨트롤(콘트롤) 밸브는 자동 엑추에이터(Actuator)로 제어되는 밸브입니다.

엑추에이터의 제어 동력에 따라서 공압밸브(Pneumatic Valve) / 전동밸브(Electric Control Valve)로 나뉘게 됩니다.

그리고, 기능에 따라서도 온오프 밸브(ON/OFF Valve) / 비례제어 밸브(Proportional Valve)로 나누어집니다.

컨트롤 밸브는 아래와 같은 종류들이 있습니다.



- 솔레노이드 밸브 (Solenoid Valve)

- 게이트 밸브 (Gate Valve)

- 볼 밸브 (Ball Valve)

- 글로브 밸브 (Globe Valve)

- 피스톤 밸브 (Piston Vlave)

- 버터플라이 밸브 (Butterfly Valve)

- 핀치 밸브 (Pinch Valve)

- 멀티 포트 밸브 (Multi Port Valve)

- 라인 블라인드 밸브 (Line Blind Valve)

- 나이프 게이트 밸브 (Knife Gate Valve)

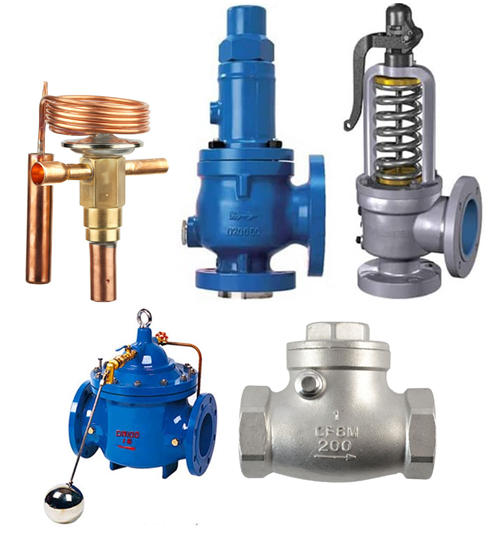

Automatic Valve



별도로 조작/제어를 하지 않아도, 자동으로 동작하는 밸브들이 있습니다.

설정된 압력, 온도, 레벨, 유량의 방향 등에 따라 자동으로 ON/OFF되는 밸브들 입니다.

대부분 안전 또는 시스템의 이상 동작 방지를 위해 사용되며, 비상상황에 정상적으로 동작할 수 있도록 100% 기구적인 방식으로 자동 제어됩니다.



- 체크 밸브 (Check Valve, Swing / Lift)

- 감압 밸브 (Relief Valve)

- 안전 밸브 (Safety Valve)

- 팽창 밸브 (Expansion Valve)

- 플로트 밸브 (Float Valve)
