안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.
이번 글에서는 방폭(Explosion Proof)에 대해 알아보겠습니다.
센서/스위치 등은 폭발위험지역에 적용하기 위해서는 방폭구조의 제품을 사용해야 합니다.
그렇지 않을 경우, 주변의 가스/분진에 의해 큰 폭발사고로 이어질 수 있습니다.
오늘은 방폭 기호의 표시, Area(Zone) 정보, 종류 및 기타 정보들에 대하여 알아보겠습니다.
방폭지역의 조건 및 방폭기기 검토를 위한 정보
아래 조건에 해당하는 지역은 방폭지역으로 구분합니다.
1. 인화성 또는 가연성의 증기가 쉽게 존재할 가능성이 있는 지역
2. 인화점 40℃ 이하의 액체가 저장/취급되고 있는 지역
3. 인화점 65℃ 이하의 액체가 인화점 이상으로 저장/취급될 수 있는 지역
4. 인화점이 100℃ 이하인 액체의 경우 해당 액체의 인화점 이상으로 저장/취급되고 있는 지역
방폭 전기기기는 다음의 사항을 고려하여 선정합니다.
1. 방폭 전기기기가 설치될 지역의 방폭 지역 등급 구분
2. 가스 등의 발화온도
3. 내압방폭구조의 경우 최대 안전틈새
4. 본질 안전방폭 구조의 경우 최소점화 전류
5. 압력방폭구조, 유입방폭구조, 안전중 방폭구조의 경우 최고 표면온도
6. 방폭전기기기가 설치될 장소의 주변온도, 표고 또는 상대습도, 먼지, 부식성 가스 또는 습기 등의 환경조건
방폭기호의 일반적 표시

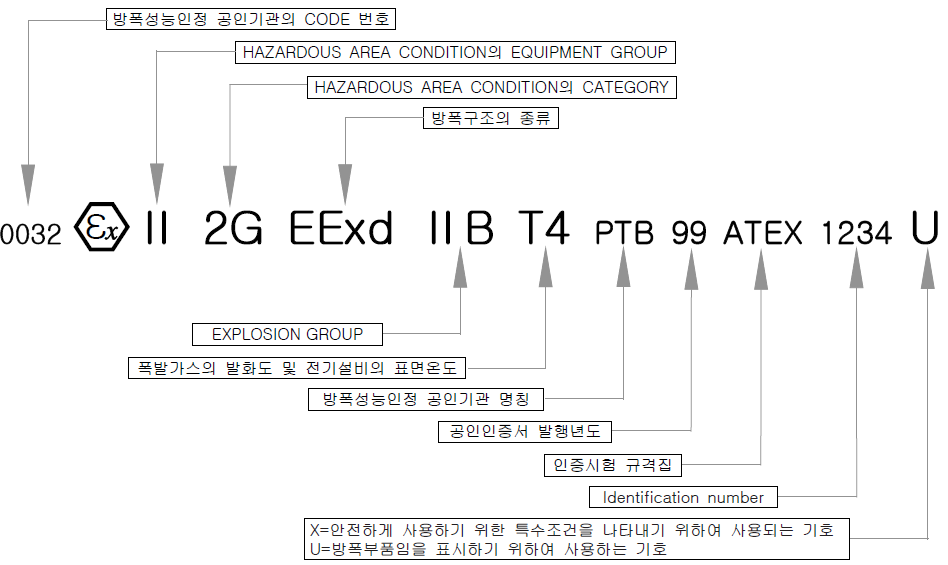

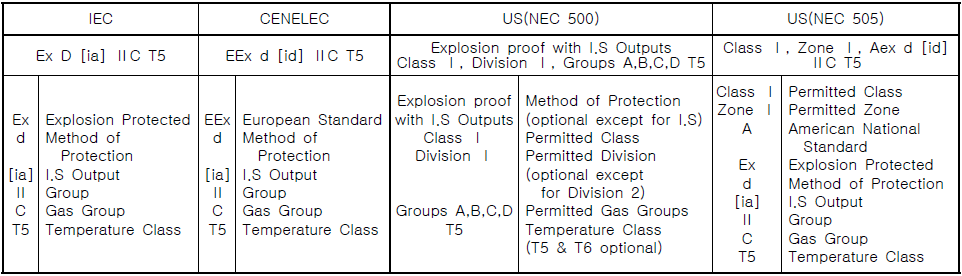

방폭형(Ex) 전기기구의 표기방법
방폭지역의 CONDITION

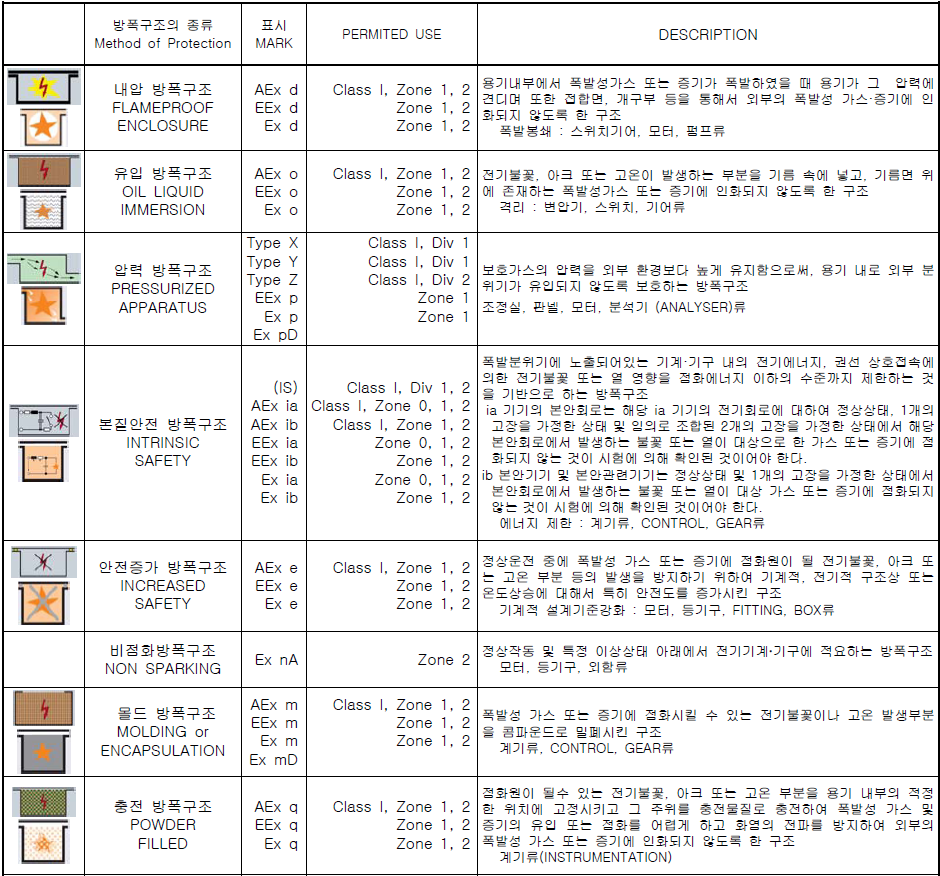

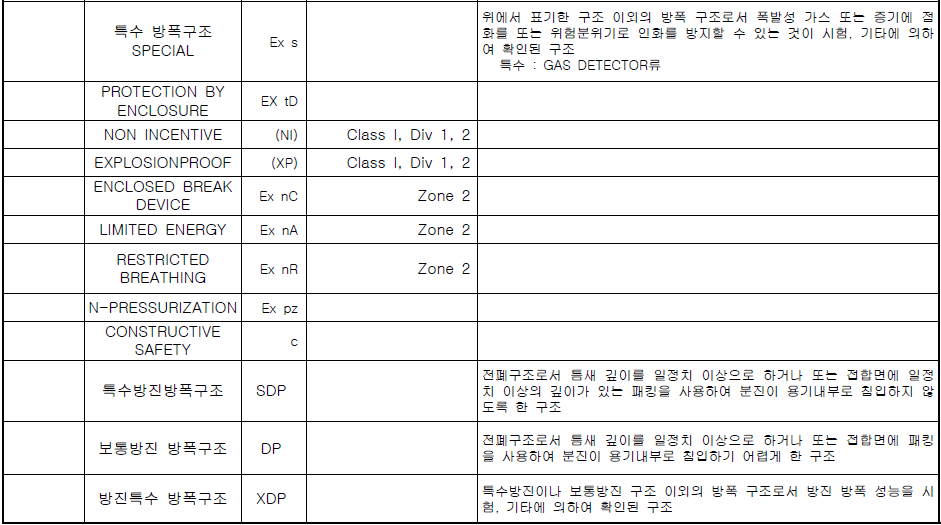

방폭구조의 종류

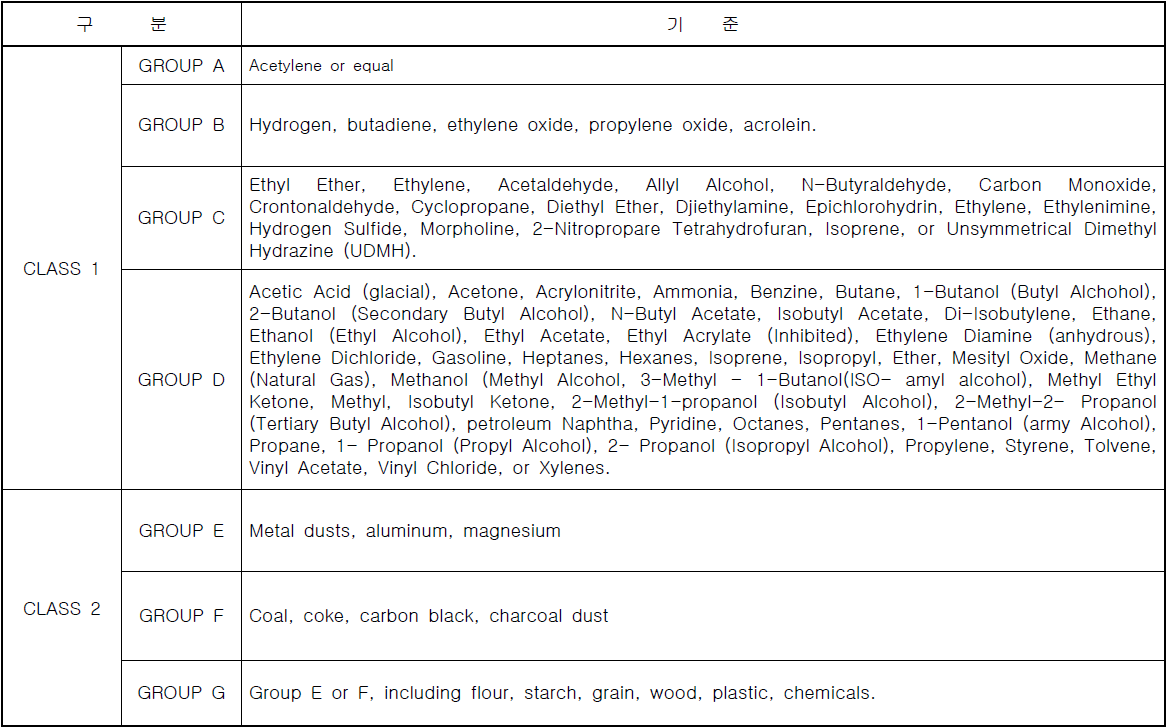

방폭지역의 구분(Classes of Hazardous Location)

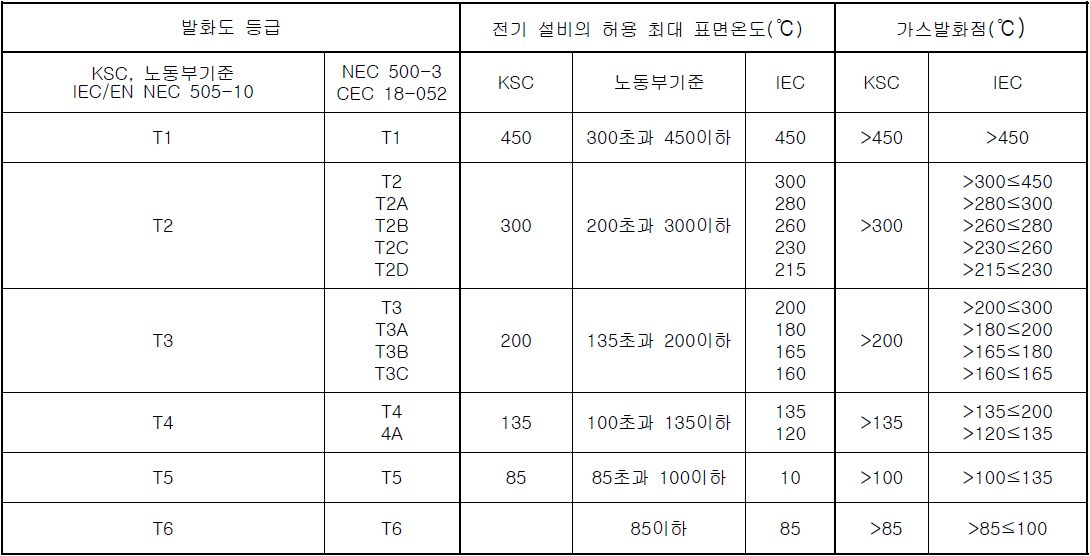

폭발가스의 발화도 및 전기설비의 표면온도
제품의 동작 시 상승할 수 있는 표면온도의 최대값으로, 온도가 높으면 더 낮은 등급의 제품입니다.
온도가 뜨거우면 가스의 자연발화점을 넘어서게 되어, 폭발/화재가 발생할 수 있습니다.
따라서, 표면온도가 가장 낮은 T6 등급이 가장 높은 등급입니다.

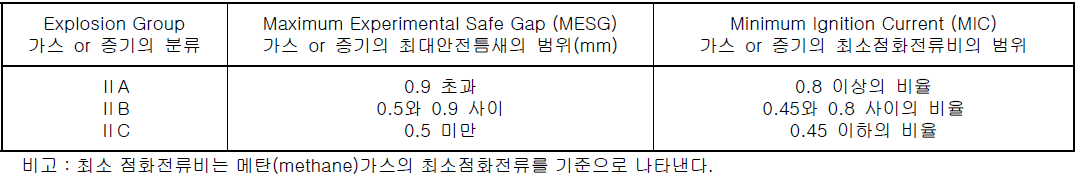

방폭 그룹 (Explosion Group)
방폭기기는 적용구분 및 대상으로 하는 폭발성가스, 증기의 위험특성에 따라서 아래와 같이 분류합니다.
- 방폭기기는 일반사업장용의 가스, 증기를 대상으로 한 그룹 II에 속하는 것으로 합니다.
- 방폭기기중 내압방폭구조, 비점화 방폭구조 또는 본질안전방폭구조의 전기기기에 있어서는, 그것들을 대상으로 하는 가스 또는 증기의 분류(A, B, C)에 따라 각각 그룹 IIA, IIB, IIC로 분류합니다.
- 내압방폭구조 및 비점화방폭구조 전기기기는 최대안전틈새범위, 본질안전방폭구조의 전기기기는 최소점화전류비의 범위에 대하여 A, B, C로 분류합니다.

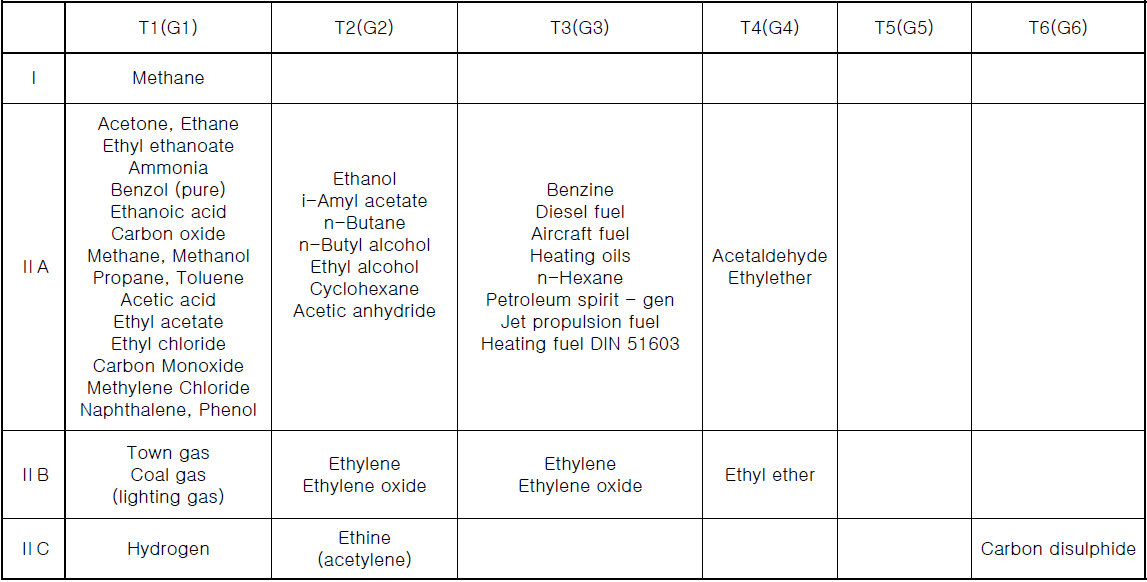

폭발성 가스의 폭발 등급 및 발화도

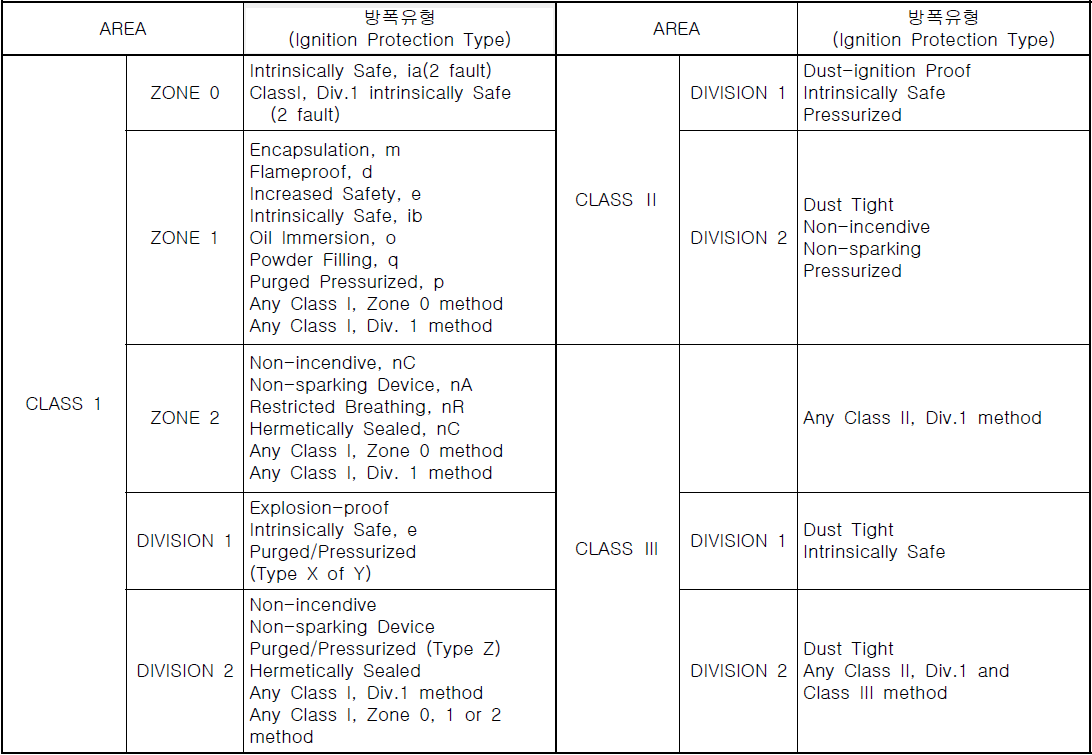

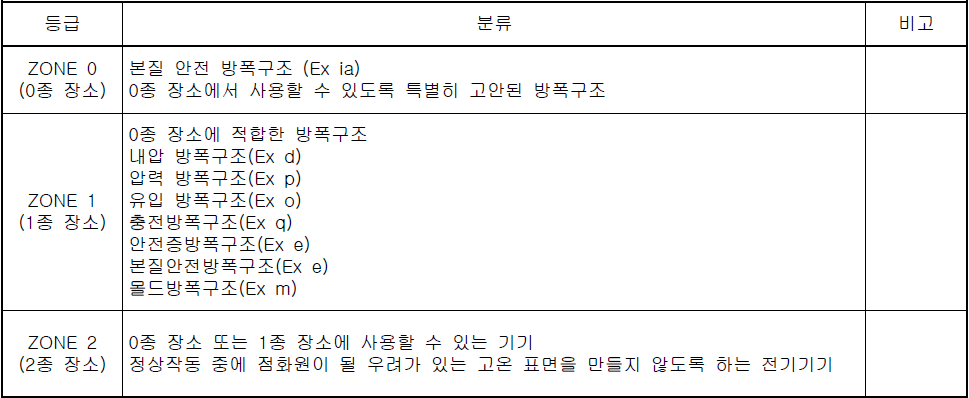

위험장소의 분류와 적정 방폭기기 구조의 선정 원칙

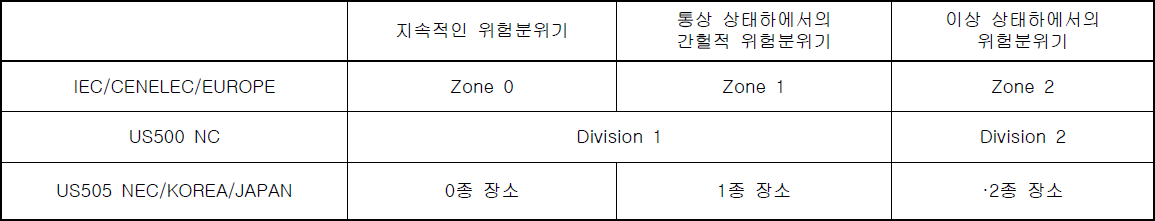

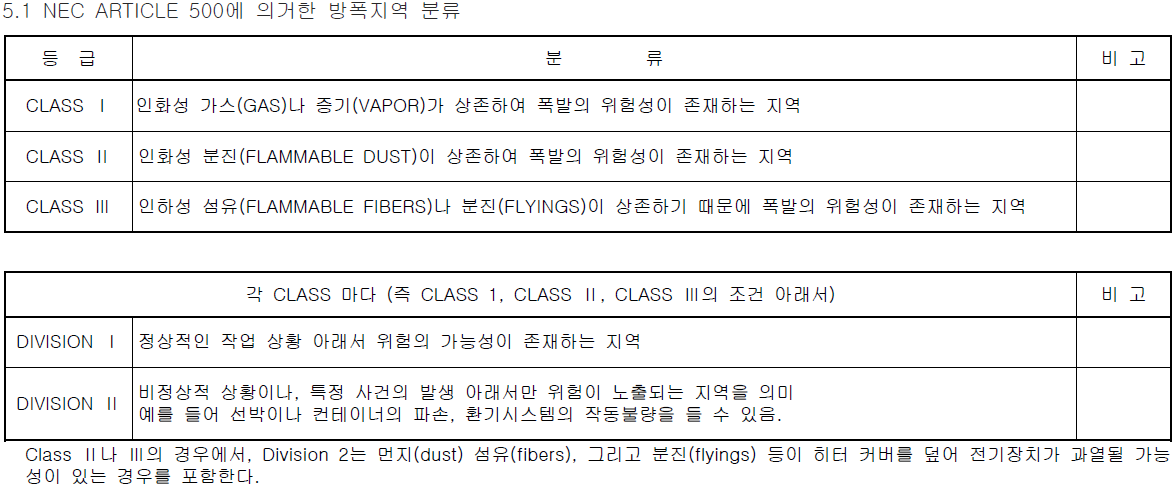

각 나라별 위험장소의 분류

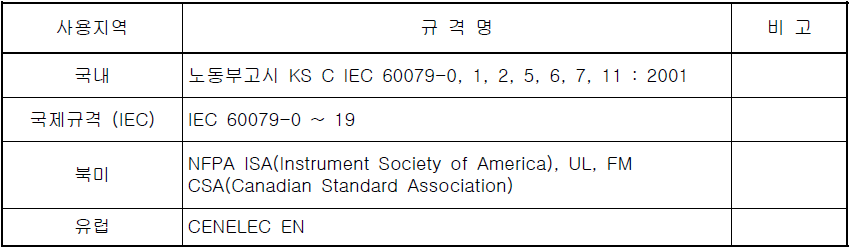

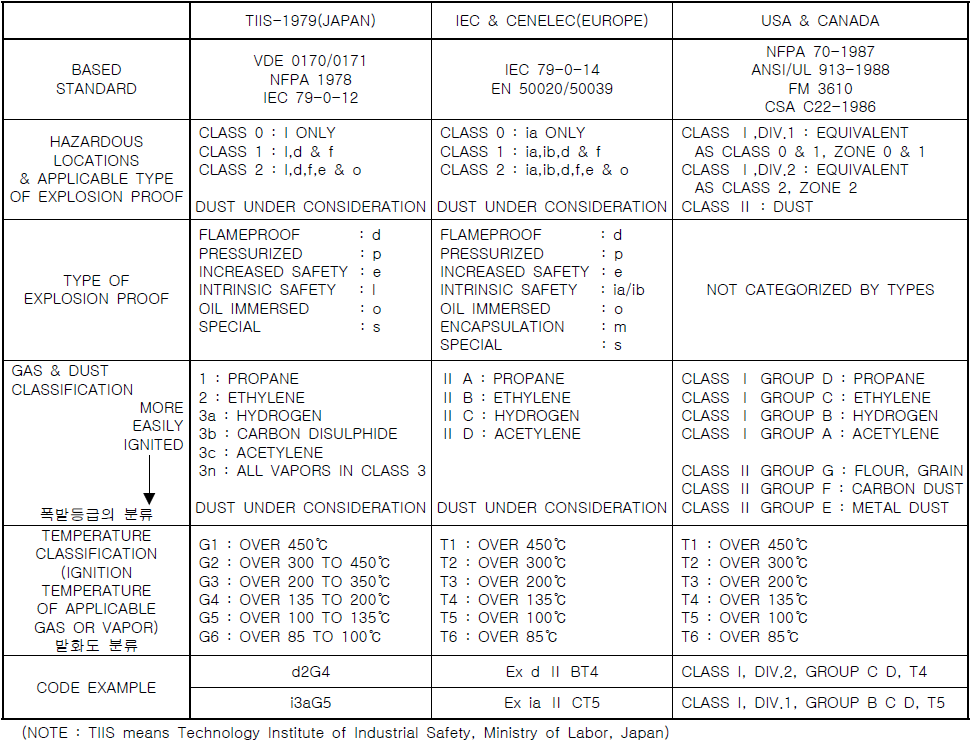

방폭전기기기의 규격체계

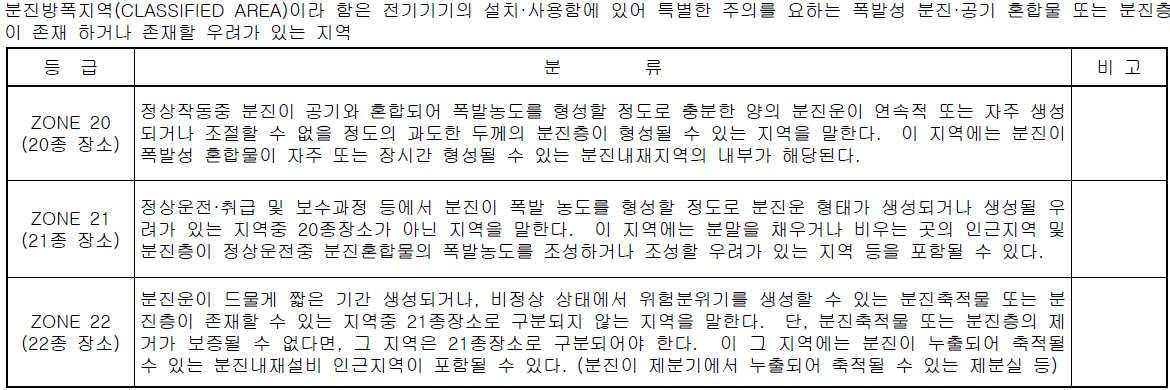

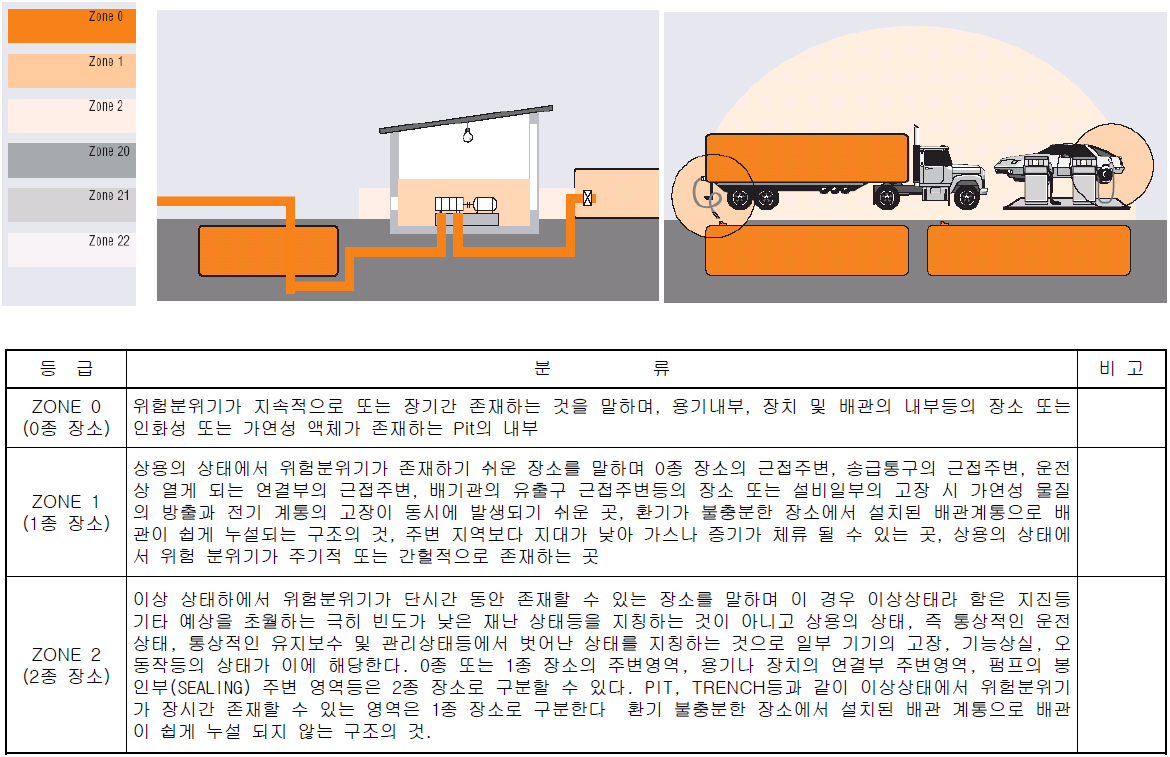

위험지역의 구분

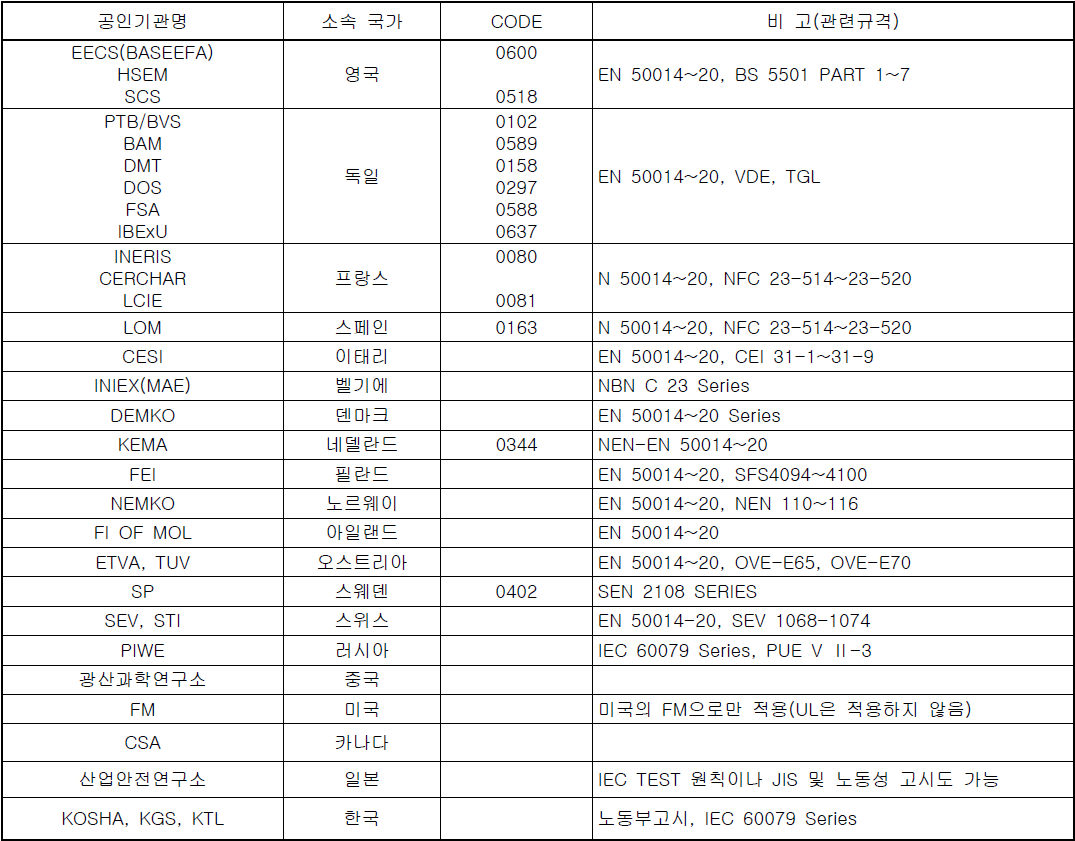

방폭성능인증 공인기관

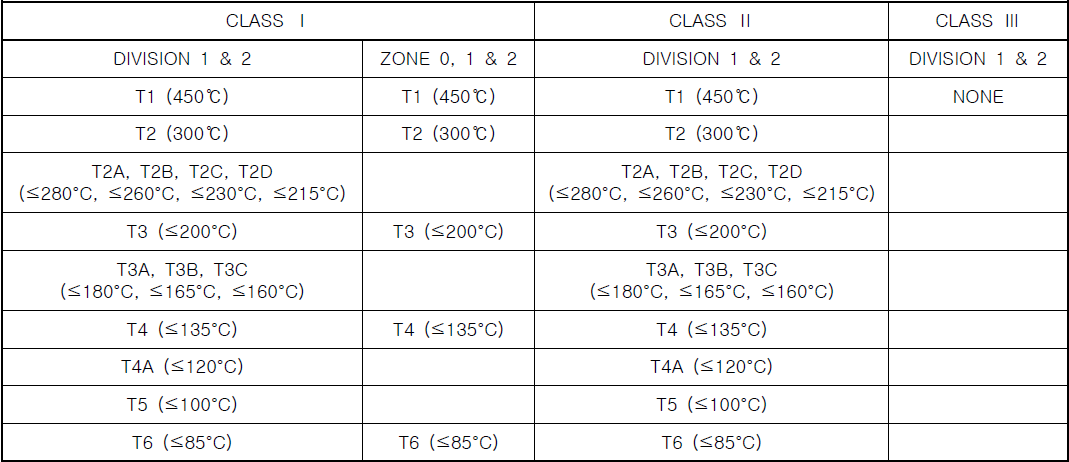

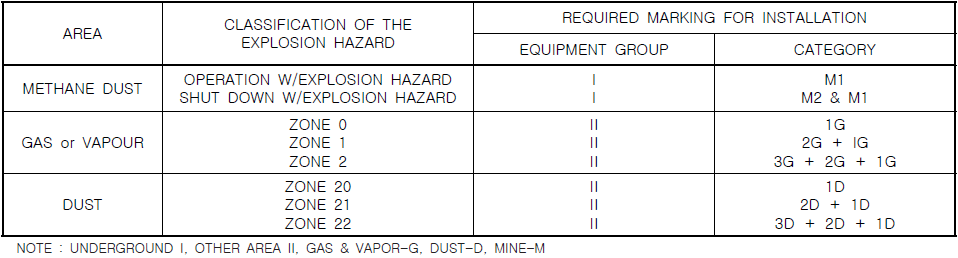

위험지역별 허용온도 요약표

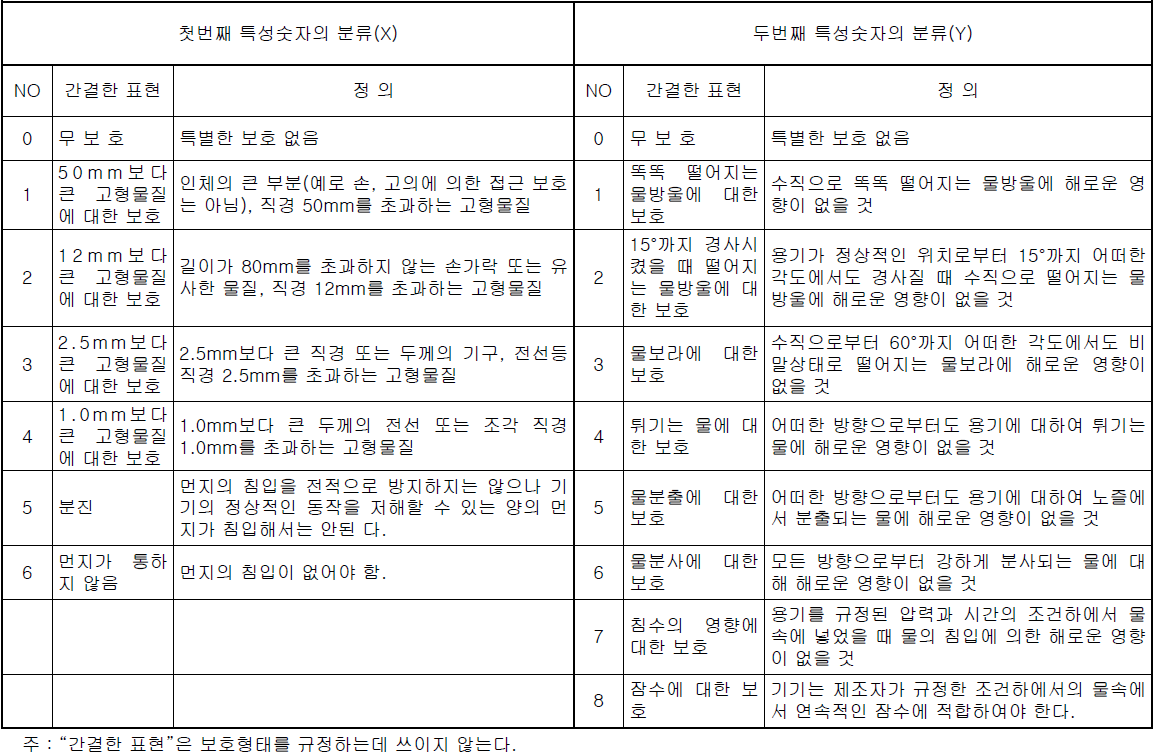

용기의 보호등급(Degree of Protection Enclosure), IP등급 (IPXY, Ingress Protection)
보호등급을 나타내는 명칭은 아래 표의 조건과 부합되는 두 개의 숫자를 포함하는 IP로 구성합니다.
- 첫번 째 숫자는 용기내의 충전부분 또는 회전부분으로 인체의 접근 또는 용기 내부로의 고형 이물의 침입에 대한 보호등급을 나타냅니다.
- 두번 째 숫자는 용기 내부로의 물의 침입에 대한 보호등급을 나타냅니다.
두 개의 특성숫자에서 단 하나의 숫자만 보호등급이 요구되는 전기기기는 삭제하는 숫자는 문자X로 대치하여 표기합니다.

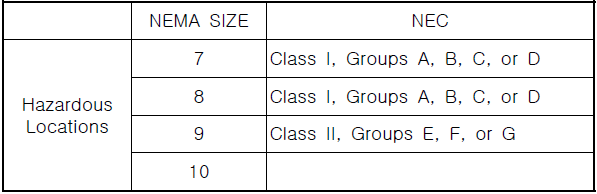

NEMA Enclosure와 NEC Enclosure 규정 비교

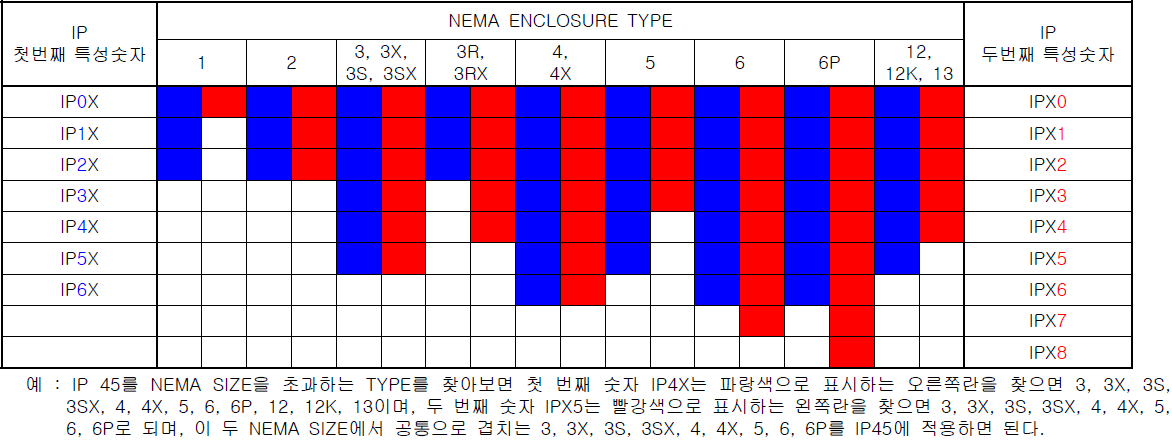

IP Grade와 NEMA Size의 변환표
Explosion Proof Standard 비교 테이블
