안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.
이번 글에서는 압력 게이지(Pressure Gauge)에 대해 알아보겠습니다.
압력게이지는 압력을 측정하여 다이얼의 눈금으로 나타내어 주는 제품입니다.
압력게이지는 대표적으로 3가지 정도 방식이 있으며, 번외로 디지털 게이지도 있습니다.
이번 글에서는 압력게이지의 종류 및 원리에 대해 알아보겠습니다.
압력게이지의 종류 및 원리

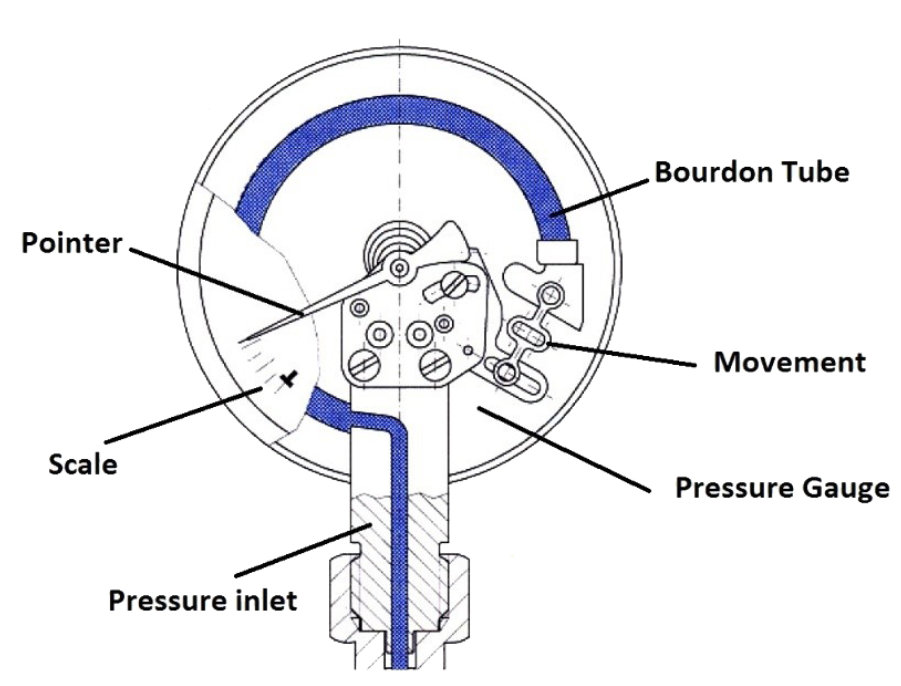

부르동관 압력게이지 (Bourdon Tube Pressure Gauge)
부르동관 압력게이지는 가장 일반적인 기계식 압력게이지 입니다.
부르동관은 프랑스 엔지니어 Eugène Bourdon에 에 의해 개발되었으며, C자형 타원형의 구부러진 튜브의 탄성을 기반으로 합니다.
부르동관 내부는 비어있으며, 압력 매체가 부르동관을 채워 압력을 가하게 되면 부르동관이 팽창하여 끝부분이 이동하게 됩니다.
이 변화를 기구적으로 기어박스를 구성하여 눈금에 연결하면 부르동관 압력게이지가 만들어지게 됩니다.

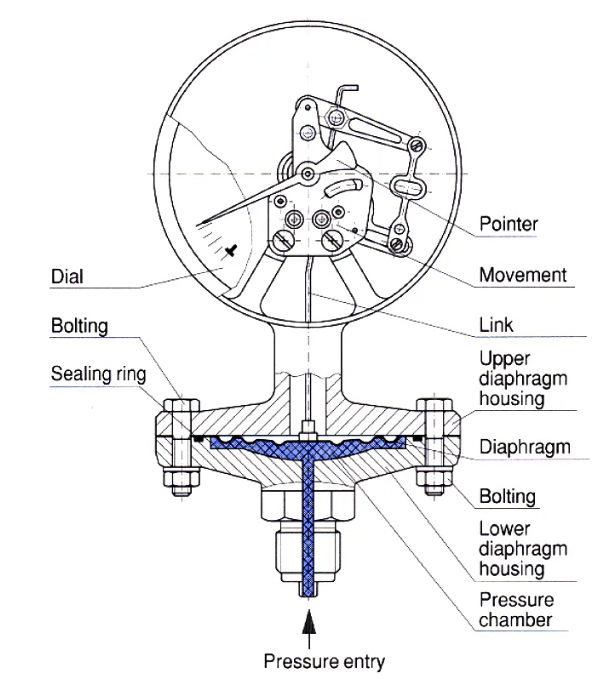

다이아프램 압력게이지(Diaphragm Pressure Gauge)
다이아프램 압력게이지는 진동이 강하거나 부식성 매체인 경우 사용이 가능합니다.
미디어와 기구부가 기구적으로 분리되어 있기 때문에, 다이아프램 재질을 설정하면 부식성 매체에도 적용할 수 있기 때문입니다.
기타 기구적 구조는 부르동관과 큰 차이는 없으며, 압력에 의한 다이아프램의 휨새가 링크를 통해 무브먼트로 전달됩니다.
부르동관에는 사용할 수 없는 점성이 높거나 결정화되는 매체를 측정할 수도 있습니다.

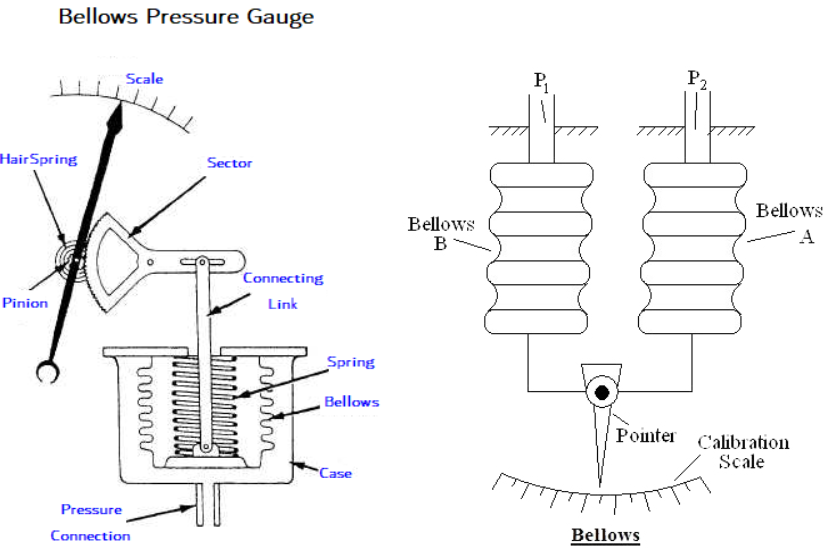

벨로우즈 압력게이지(Bellows Pressure Gauge)
벨로우즈 방식 의 압력게이지는 내부 설치된 주름관의 신축으로 인해 동작하는 압력 게이지입니다.
다이아프램 방식과 마찬가지로 미디어와 기구부가 완전하게 분리된다는 장점이 있으며, 고압에는 적절하지 않습니다.
그리고, 이 방식은 차압을 측정할 수 있기 때문에 차압 게이지에 적용됩니다.
디지털 압력게이지(Digital Pressure Gauge)
디지털 압력게이지는 압력센서에 디스플레이를 결합한 형태입니다.
일반적으로 게이지의 특성상 배선 연결이 쉽지 않으므로, 대부분 배터리로 동작하게 됩니다.
다만, 라인에 적용하기에는 배터리를 갈아야 하고, 단가가 비싸기에 잘 사용되지는 않으며, 보통 시험장비, 계측기기, 교정기기, 핸드펌프 등에 사용됩니다.
