AWG(American Wire Gauge)에 대하여

안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.
이번 글에서는 AWG(American Wire Gauge)에 대해 알아보겠습니다.
AWG(American Wire Gauge)는 북미에서 와이어 크기를 표시하는 표준 방법입니다.

숫자가 클수록 와이어 직경과 두께가 작아지며, 가장 큰 표준 크기는 0000 AWG이고 가장 작은 표준 크기는 40 AWG 입니다.

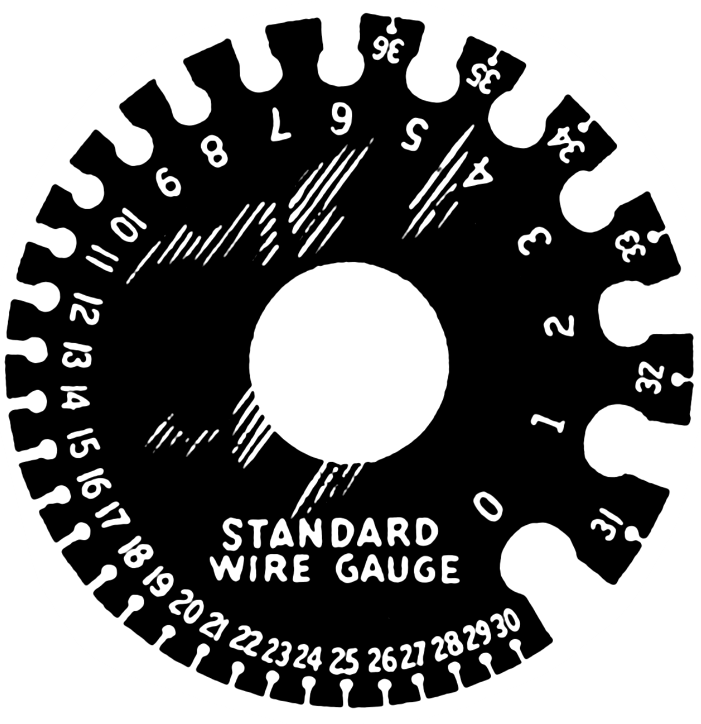

Brown & Sharpe 와이어 게이지 또는 단순히 와이어 게이지 라고도 합니다 .



이번 글에서는 AWG의 치수에 대해 알아보겠습니다.



AWG Chart

AWG 치수



AWG는 단일 가닥의 단단한 원형 전기 전도성 와이어용입니다.

1857년에 여러 제조업체에서 사용하는 다양한 사이즈를 통일하기 위해 표준으로 처음 도입되었습니다.

작은 와이어를 나타내는 큰 숫자를 사용하는 것은 영국에서 사용되는 표준 와이어 게이지와 유사합니다.

대부분의 다른 국가 에서는 IEC60228 (International Electrotechnical Commission)에 정의된 제곱 밀리미터 (mm^2) 단위의 와이어 단면적 국제 미터법 표준을 사용합니다 .

그리고, AWG 사이즈는 전선을 보호하는 절연체의 사이즈를 포함하지 않습니다.



아래는 AWG Size 표이며, mm^2(SQ)와 함께 대조할 수 있도록 mm^2도 같이 명기하였습니다.



AWG Code	Dia (Inch)	Dia (mm)	F (mm^2)
000000 (6/0)	0.5800	14.733	170.000
00000 (5/0)	0.5165	13.130	135.000
0000 (4/0)	0.4600	11.684	103.800
000 (3/0)	0.4096	10.400	79.000
00 (2/0)	0.3648	9.270	67.500
0 (1/0)	0.3249	8.250	53.400
1	0.2893	7.340	42.200
2	0.2576	6.550	33.700
3	0.2294	5.820	26.600
4	0.2043	5.180	21.000
5	0.1819	4.620	16.900
6	0.1620	4.115	13.250
7	0.1443	3.660	10.250
8	0.1285	3.260	8.340
9	0.1144	2.900	6.600
10	0.1019	2.590	5.270
11	0.0907	2.300	4.150
12	0.0808	2.050	3.300
13	0.0720	1.830	2.630
14	0.0641	1.630	2.080
15	0.0571	1.450	1.650
16	0.0508	1.290	1.305
17	0.0453	1.140	1.010
18	0.0403	1.020	0.790
19	0.0359	0.910	0.650
20	0.0320	0.810	0.510
21	0.0285	0.720	0.407
22	0.0253	0.640	0.320
23	0.0226	0.570	0.255
24	0.0201	0.510	0.205
25	0.0179	0.455	0.162
26	0.0159	0.400	0.125
27	0.0142	0.360	0.102
28	0.0126	0.320	0.080
29	0.0113	0.287	0.0646
30	0.0100	0.254	0.0516
31	0.0089	0.226	0.0400
32	0.0080	0.203	0.0324
33	0.0071	0.180	0.0255
34	0.0063	0.160	0.0200
35	0.0056	0.142	0.0158
36	0.0050	0.127	0.0127
37	0.0045	0.114	0.0100
38	0.0040	0.101	0.0080
39	0.0035	0.089	0.0062
40	0.0031	0.079	0.0049
41	0.0028	0.071	0.00395
42	0.0025	0.064	0.00321
43	0.0022	0.056	0.00246
44	0.00198	0.050	0.00196
45	0.00176	0.045	-
46	0.00157	0.040	-
47	0.00140	0.036	-
48	0.00124	0.031	-
49	0.00110	0.028	-
50	0.00099	0.025	-
