배관 규격(Pipe Dimension)에 대하여

안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.

이번 글에서는 배관 규격(Pipe Dimension)에 대해 알아보겠습니다.

배관은 산업현장에서 유체와 기체의 운송을 위해 빠질 수 없는 구성요소이며, 중요한 만큼 각 나라별 표준을 정하여 관리하고 있습니다.

이번 글에서는 국내에서 대표적으로 통용되는 배관 규격인 ASME와 JIS 규격에 대해 알아보겠습니다.







배관 규격 표준 기관



배관 규격은 전 세계적으로 다양한 표준 기관과 조직이 있습니다.

아래 9가지는 국제적으로 통용되는 표준입니다.



• AISI(American Iron and Steel Institute) : 북미 철강 생산자 협회



• ASTM(American Society for Testing and Materials) : 미국 재료 시험 협회



• DIN(Deutsches Institut für Normung) : 독일 표준화 위원회



• BS(British Standards) : 영국 표준 협회



• ANSI(American National Standards Institute) : 미국 국립 표준 연구소



• JIS(Japanese Industrial Standards) : 일본 산업 표준 협회



• AFNOR(Association Française de Normalisation) : 프랑스 국가 표준화 기구



• AS(Standards Australia) : 호주 표준 협회



• ASME(American Society of Mechanical Engineers) : 미국 기계공학회







배관 규격표



일반적으로 우리나라에서는 JIS와 ASME규격이 통용되고 있습니다.

흔히 두 배관 규격을 혼용해서 많이 표기하는데, 외경이 서로 다르기 때문에 동일한 규격을 정확히 사용하는 것이 매우 바람직합니다.



파이프는 일반적으로 NOMINAL PIPE SIZE(NPS)로 측정됩니다. 외경과 관련이 있지만 크게 다릅니다.

예를 들어, 1-1/2″ 파이프 크기는 실제로 1.5″가 아닌 1.9″의 외경을 갖습니다. 아래 표는 실제 외경과 PIPE의 공칭 치수를 상호 참조합니다.



1/8"에서 12" 크기의 경우 NPS는 공칭 내경에 해당하지만 실제 내경과 다소 다릅니다. 초기 파이프 제조업체는 작은 크기의 벽을 너무 두껍게 만들었으며 이러한 설계 오류를 수정할 때 내부에서 초과 부분을 가져와 부속 피팅의 크기를 변경하지 않도록 했습니다.

12"보다 큰 크기의 경우 NPS는 실제 외경에 해당합니다. 각 공칭 파이프 크기에 대해 외경(OD)은 비교적 일정하게 유지됩니다. 벽 두께의 변화는 내경(ID)에만 영향을 줍니다.



Stainless Steel Pipe (JIS G3459)

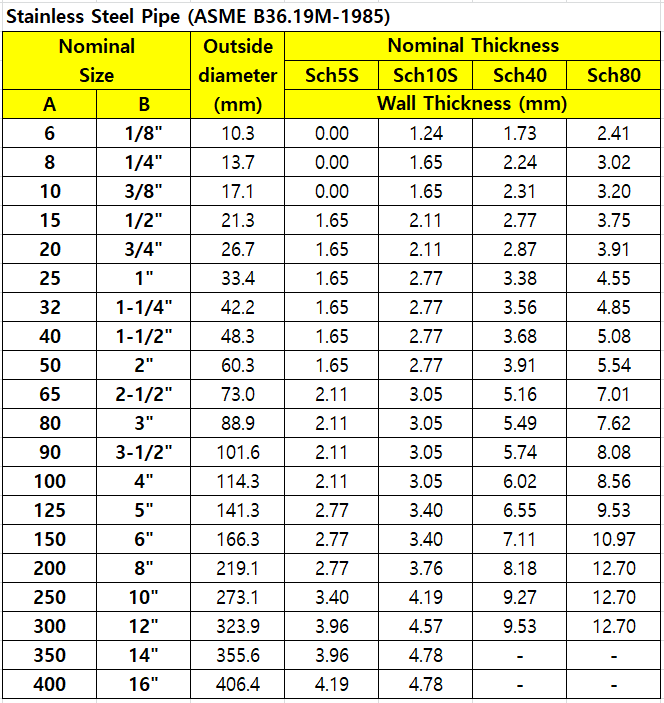

Stainless Steel Pipe (ASME B36.19M-1985)
