안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.
이번 글에서는 플랜지(Flange)에 대해 알아보겠습니다.
플랜지(Flange)란, 배관에 다른 배관을 접합, 또는 밸브, 스트레이너, 펌프, 센서 등의 제품을 배관에 결합할 때 사용되는 제품입니다.
또는 사용하지 않거나 유지보수 등을 위해 한번씩 라인을 개방시켜야 하는 경우, 덮개 역할만 하는 막힌 플랜지도 있습니다.
플랜지는 배관 라인의 압력, 온도, 유체 종류에 따라 재질 및 두께 등이 달라지며, 세부 설계 내용이 각 나라 별 규격으로 정해져 있습니다.
플랜지(Flange)의 종류
접합면에 의한 분류

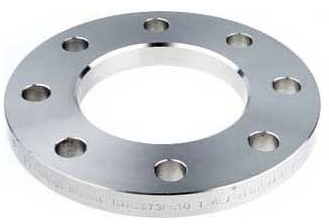

- Flat Face Flange(FF) : 모든 면이 평평한 플랜지로, 가스켓이 플랜지의 전체 면에 접촉하게 됩니다. Flat Face Flange는 압력이 낮은 배관에 주로 사용되며, 파손되기 쉬운 재질로 만들어진 플랜지의 경우 부서짐 방지를 위해 FF Type으로 제작됩니다. (유리섬유 등)
- Raised Face Flange(RF) : 일반적으로 가장 많이 사용되는 플랜지입니다. 접합면이 튀어나와 있어, 가스켓에 가해지는 압력이 Flat Face Flange에 비해 굉장히 높습니다. Flat Face Flange에 비해 높은 압력에 적용됩니다.

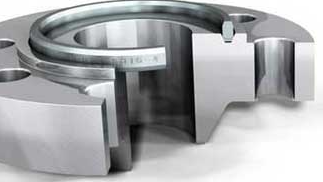

- Ring Type Joint(RTJ) : Ring Type Joint Flange는 일반적으로 고압(Class 600 이상) 및 427°C(800°F) 이상의 고온 조건에 사용됩니다.
강철 링 가스켓을 사용하여 접합면의 압착력이 굉장히 높으며 고압에서도 가스켓의 파손 등으로 인한 리크 없이 사용할 수 있습니다.
배관 접합방법에 의한 분류

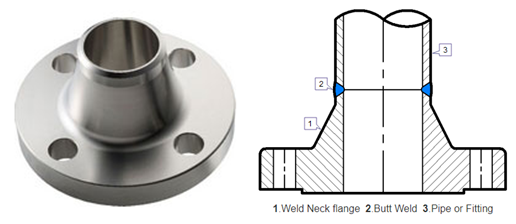

- Welding Neck Flange : Welding Neck Flange는 파이프의 내경과 일치하도록 용접부가 구성되어 있습니다. V용접(Buttweld)로 용접되며 고압, 고온/영하 등 여러 까다로운 조건에 매우 적합합니다.

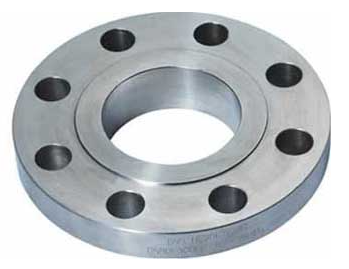

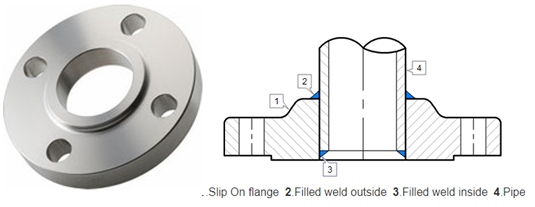

- Slip On Flange : 파이프 외경과 맞는 구멍이 뚫려 있으며, 파이프를 삽입하여 2번 용접하여 접합합니다. 저렴한 플랜지이며, Welding Neck Flange보다 강도는 떨어집니다.

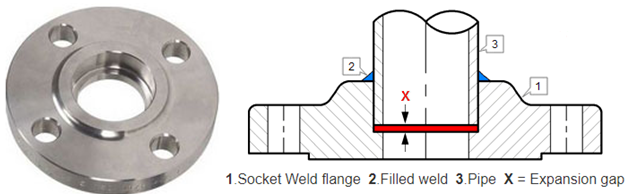

- Socket Weld Flange : 소형 고압 배관용으로 개발된 플랜지입니다.

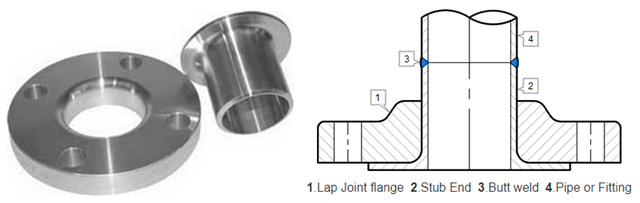

- Lap Joint Flange : Lap Joint Stub End와 함께 사용하며, 모든 압력 및 모든 크기에서 사용할 수 있습니다. 이 플랜지는 파이프 주위를 자유롭게 회전할 수 있기 때문에, 반대쪽 플랜지 볼트 구멍과 쉽게 맞출 수 있으며, 유체와 직접적으로 접촉하지 않습니다. 플랜지 자체는 용접을 하지 않기 떄문에, 재활용도 가능합니다.

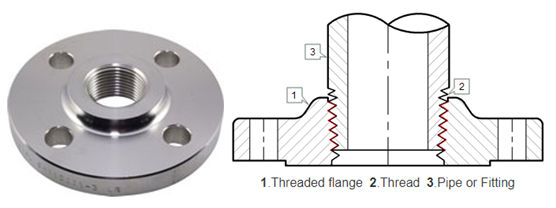

- Threaded Flange : Threaded Flange는 용접 없이 파이프에 부착할 수 있다는 장점이 있습니다. 용접이 어려운 경우 사용하거나, 저압 라인 또는 밸브, 센서 등을 플랜지가 있는 파이프에 적용해야 할 때도 사용합니다.

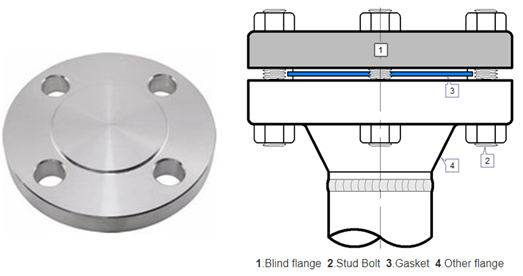

- Blind Flange : 플랜지를 막는 용도로 사용되며, 유지보수를 위해 한번씩 라인을 열어야 하는 경우, 또는 추가 확장 가능성을 위해 플랜지를 구성해 놓은 경우 등 사용할 수 있습니다.

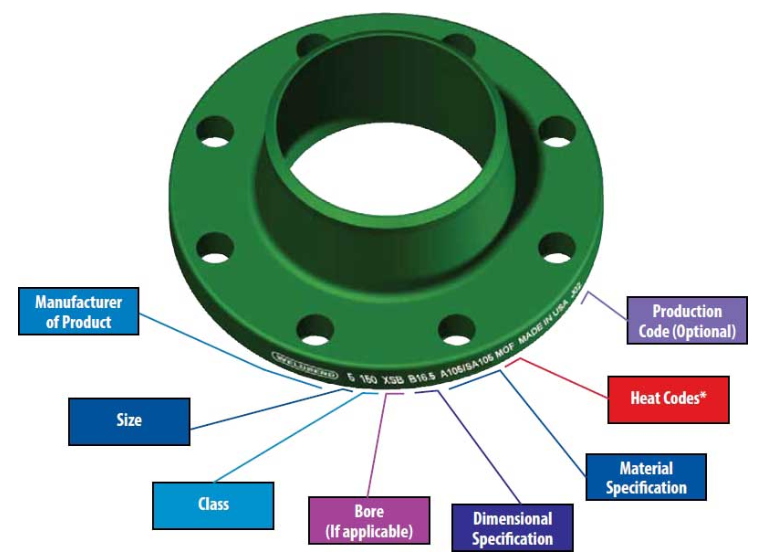

플랜지 마킹
플랜지는 해당 규격을 쉽게 알아볼 수 있도록 Size, Class, Material 등이 마킹되어 있으며, 플랜지 제조사도 마킹되어 있습니다.
- Manufacturer
- Size of Flange
- Class of Flange
- Standard
- Material Specification
- Heat No.
- Trade Mark
플랜지 규격
플랜지 규격은 전 세계적으로 다양한 표준 기관과 조직이 있습니다.
아래 9가지는 국제적으로 통용되는 표준입니다.
- AISI(American Iron and Steel Institute) : 북미 철강 생산자 협회
- ASTM(American Society for Testing and Materials) : 미국 재료 시험 협회
- DIN(Deutsches Institut für Normung) : 독일 표준화 위원회
- BS(British Standards) : 영국 표준 협회
- ANSI(American National Standards Institute) : 미국 국립 표준 연구소
- JIS(Japanese Industrial Standards) : 일본 산업 표준 협회
- AFNOR(Association Française de Normalisation) : 프랑스 국가 표준화 기구
- AS(Standards Australia) : 호주 표준 협회
- ASME(American Society of Mechanical Engineers) : 미국 기계공학회

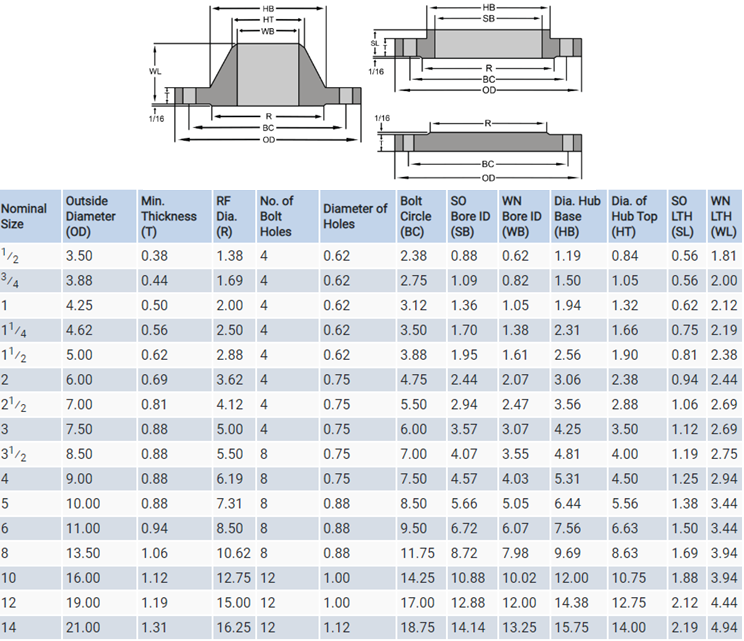

ANSI/ASME B16.5 Class 150 Forged Flanges
JIS 10K B2220 Flange
