안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.
이번 글에서는 버블 센서(Bubble Detector)에 대해 알아보겠습니다.
버블센서는 튜브 내 기포를 감지하는 센서이며, 대부분 NPN/PNP Transistor 출력을 가집니다.
일반적으로 분석기/의료장비 등에 사용되며, 용액 내에 기포가 섞여들어가면 안되는 Application에 사용하게 됩니다.
이번 글에서는 버블 센서의 원리와 종류에 대해 알아보겠습니다.

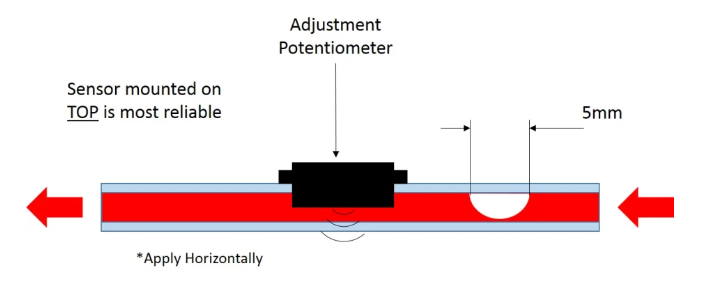

버블 센서(Bubble Detector)의 원리
버블 센서는 유체가 채워진 튜브 내에 기포가 존재하는지 여부를 감지합니다.
일반적으로 초음파 방식으로 많이 사용하며, 정전용량 방식의 제품도 있습니다.

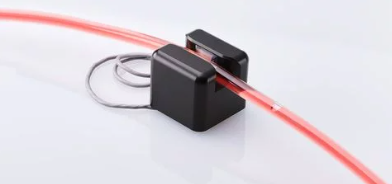

초음파 버블 센서(Ultrasonic Bubble Detector)
초음파 방식의 버블 센서는 기포에 의한 초음파의 속도 감소를 감지하여 기포 여부를 측정합니다.
감도를 조절하여 일정 크기 미만의 기포를 무시하는 것도 가능하며, Tube Size 또한 1/16" ~ 1/2" 까지 다양하게 선택할 수 있습니다. (제조사별 상이)
많은 제품이 옵션으로 Self-Test Option을 제공하며, 출력 여부 표시를 위한 LED가 있는 제품도 있습니다.

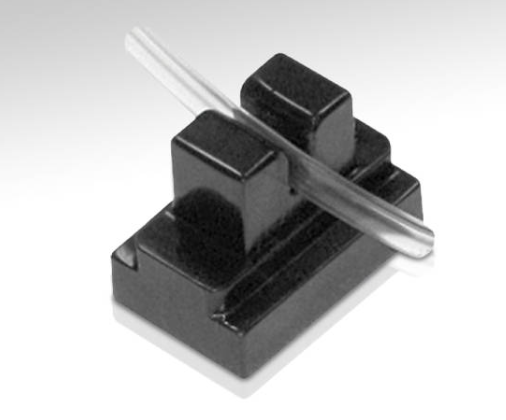

정전용량 버블 센서 (Capacitive Bubble Sensor)
튜브 내에 흐르는 유체의 정전용량은 기포 유무에 따라 변동합니다.
기포가 있으면 정전용량이 낮아지는데, 이는 기포의 수, 직경에 따라 변하며 기포의 비중이 높으면 높을수록 더 많이 낮아지게 됩니다.
이를 감지하여 유체 내 기포 유무를 감지할 수 있습니다.
다만, 일반적으로 유통되는 대부분의 버블 센서는 초음파 방식을 선택하고 있으며, 개인적인 생각으로는(뇌피셜) 정전용량은 유체마다 다르기 때문일 것으로 생각됩니다.
