안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.
이번 글에서는 초저온 압력센서에 대해 알아보겠습니다.
Cryogenic은 액화산소, 액화CO2, 액화질소 등 일반적인 기체를 액화시켜 그것을 다루는 분야를 말합니다.
일반적인 압력센서는 이 온도에서 견딜 수 없으며, 특수하게 설계된 압력센서만 사용할 수 있습니다.
초저온 압력센서
초저온 압력센서는 각 제조사별 특수한 기술로 제작합니다.
일부 제조사는 특허받은 Thin Film 기술을 사용하며, 일부 제조사들은 Silicone capillary을 통한 Remote Diaphragm으로 제조하기도 합니다.
특허받은 고유 기술까지는 제가 알 수 없으므로, 이번 글에서는 간단하게 몇몇 제조사의 초저온 압력센서를 소개 해 보고자 합니다.

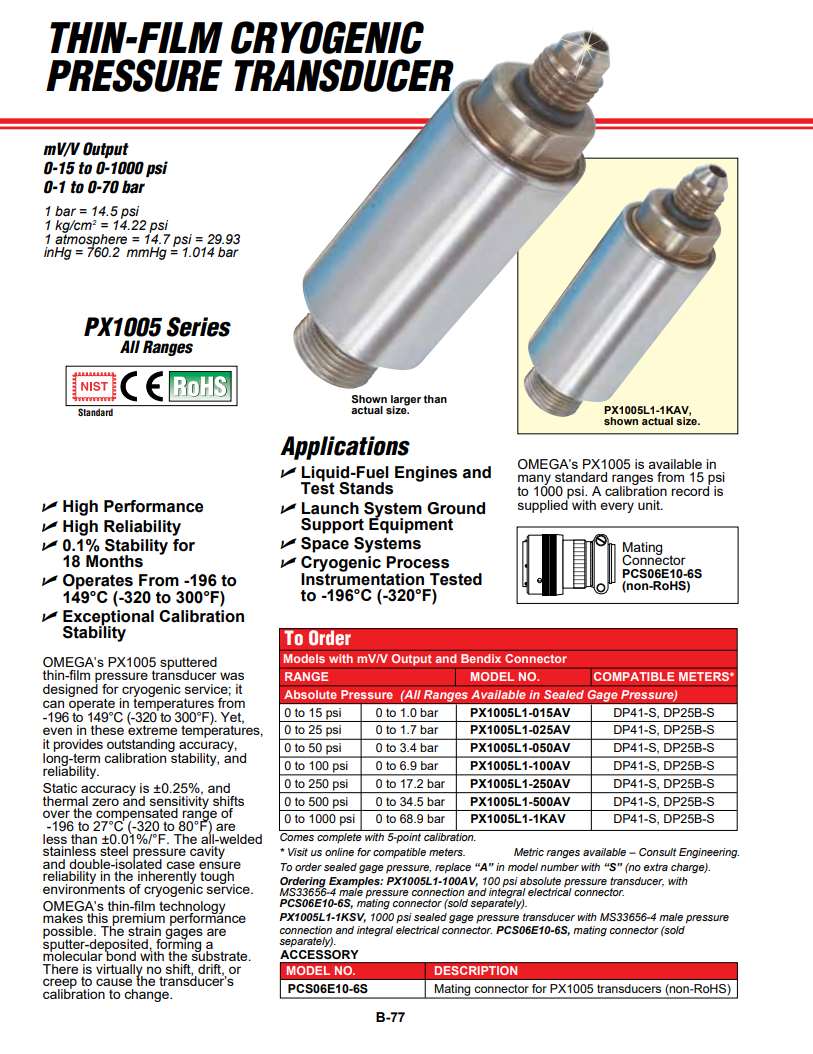

Omega社 PX1005 series
특징 : -196 to +149℃, 0~15 Psi ~ 1,000 Psi, mV/V output, 10Vdc supply voltage

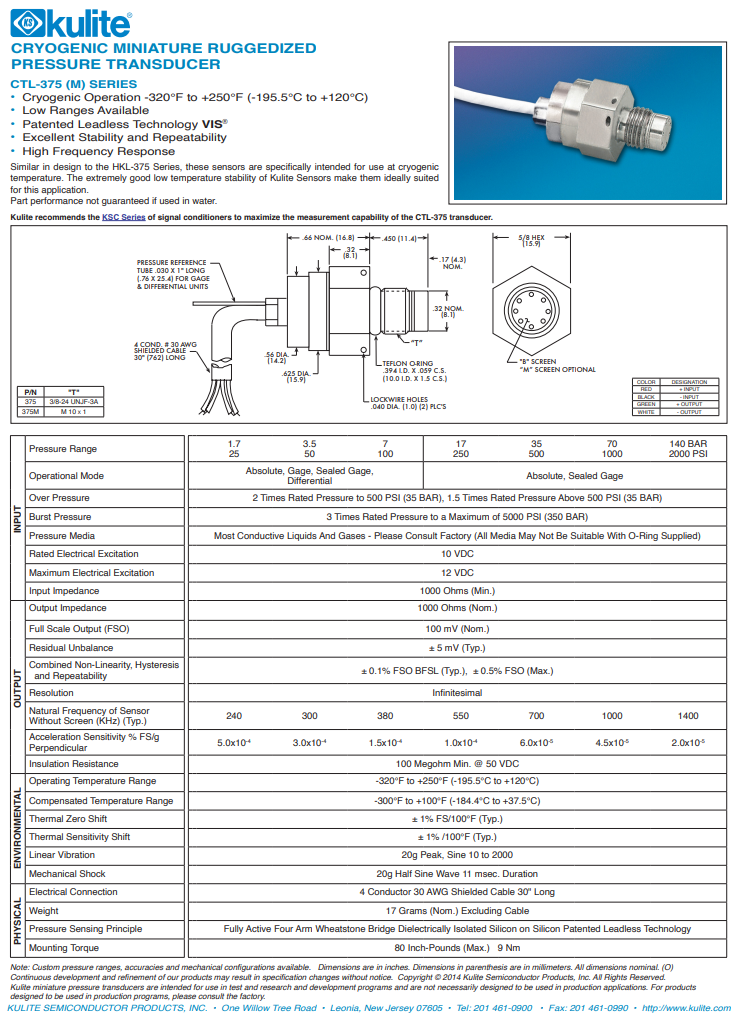

Kulite社 CTL-375(M) series
특징 : -195.5 to +120℃, 0~25 Psi ~ 2,000 Psi, 0~100mV output, 10Vdc supply voltage
PCB Piezotronics社 102 Cryogenic ICP series
특징 : -196 to +100℃, 0~100 Psi ~ 10,000 Psi, Voltage output, 20 ~ 30 Vdc supply voltage
GP:50社 Model 7720
특징 : -196 to +85℃, 0~300 Psi ~ 6,000 Psi, Amplified Output(0~5Vdc, 0~10Vdc, 4~20mA), 18 ~ 36 Vdc supply voltage
