안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.
이번 글은 유량센서 3부작의 부록 입니다.
유량센서는 다양한 유체를 다양한 조건에서 측정하며, 굉장히 많은 종류가 있습니다.
어떤 것을 위해 이렇게 많은 종류로 나뉘어져 있는지 아래 표를 통해 알아보겠습니다.
그리고, 별도로 서술하지 않은 유량센서 또한 간단하게 사진 예시를 들어 소개 드리겠습니다.
참고로, 아래 표는 필자의 경험과 업계에서 들은 지식들에 의해 작성 되었으며, 참조하시되 별도 현장 조건에 맞게 꼭 세부검토 하시어 설치하시기를 바랍니다.
각 유체별 유량센서 사용 적합도
*용적식 유량계 : Positive displacement meter, PD / 흔히 오벌기어 유량계로 부릅니다. 맞물린 오벌 기어에 의해 한바퀴당 정해진 유량을 흘려 내보내며, 이 때문에 용적식 유량계라고 이름이 붙었습니다.

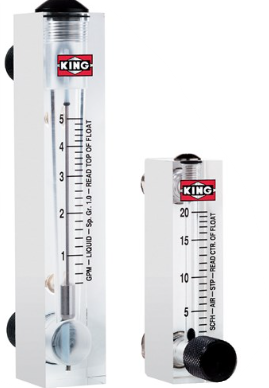

*면적식 유량계 : Rotameter, 부유식 유량계 라고도 합니다. 기체 유량 측정에 사용되며, 내부에 존재하는 부유체가 기체 유량에 따라 상승하며, 이를 통해 유량을 눈으로 확인할 수 있습니다.

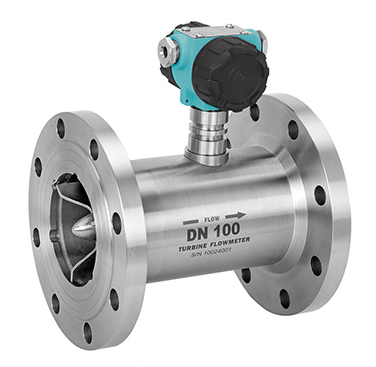

*터빈 유량계 : Turbine Flowmeter, 내부에 Turbine(회전기관, 쉽게 말해 바람개비)가 부착되어 있습니다. 유체 흐름에 의해 터빈이 회전하면, 검출부에 부착된 Pick-up Coil에 전자기유도를 일으키며, 이를 통해 교류전압 출력이 발생, 주파수를 측정하여 터빈 회전수를 측정할 수 있습니다. 이를 통해 유량 계산이 가능합니다.
