스위치의 종류에 대하여

안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.

스위치의 종류는 굉장히 많으며, Application 또한 무궁무진 합니다.
흔히 스위치라고 하면 기구적인 스위치(Toggle, Rocker, Limit, Rotary 등)만 생각하는데,
Process Value 기반의 스위치들도 많이 있습니다. (Temp, Pressure, Flow, Level 등)

이번 글에서는 아래와 같이 대표적인 스위치의 종류에 대해 정리 하였습니다.
각 스위치에 대한 자세한 내용은 이 글에서 전부 서술하기에는 내용이 너무 방대하기 때문에, 추후 별도의 글에서 다루도록 하겠습니다.

기구적인 스위치

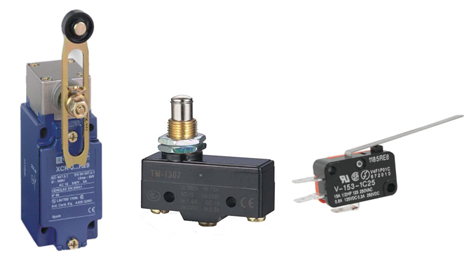

Limit Switch
일반적으로 구조물의 움직임을 제어하거나 감지할 때 사용됩니다.
가장 응용범위가 넓은 스위치라 할 수 있겠습니다.

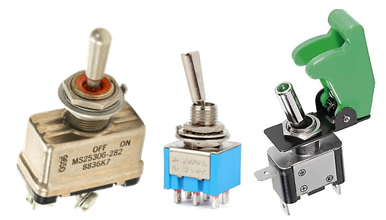

Toggle Switch
배트 모양의 조작기가 있는 스위치로, 패널의 기능조작에 사용됩니다.

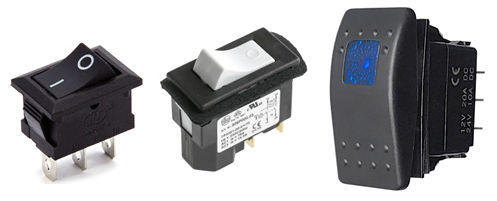

Rocker Switch
흔히 똑딱이 스위치라고 하는 제품이며, 전원버튼 또는 기능조작에 사용됩니다.

Rotary Switch
한개의 스위치로 여러개의 동작을 제어하고자 할 때 사용됩니다.
Volume(Potentiometer)와는 다른 제품임을 유의해야 합니다.

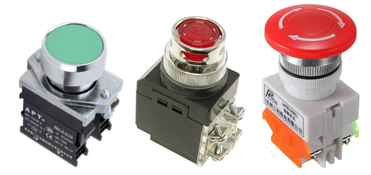

Push Button
누름식 스위치 입니다. 램프가 같이 들어있는 제품이 많으며, 긴급 상황에 뛰어가서 대충 쳐서 누르기만 하면 되기에 비상정지 스위치로도 많이 활용됩니다. (하기 사진 중 가장 우측)

Process Value 기반 스위치(압력/온도/유량/레벨은 센서와 외형이 유사)

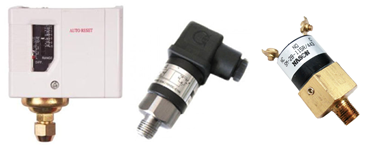

Pressure Switch
이상 압력 또는 희망 압력을 제어하여 시스템 또는 제품의 손상을 방지하기 위해 사용합니다.
이상 압력은 설계된 시스템/제품에 물리적으로 심각한 문제를 야기할 수 있기 때문에, 고가의 시스템/장비에는 비상시에도 활용할 수 있도록 전원이 들어가지 않는 압력 스위치를 많이 활용 합니다.

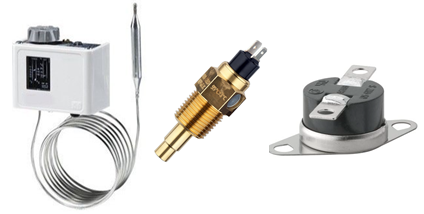

Temperature Switch
이상 온도 방지 또는 희망하는 온도제어를 위해 사용합니다.
압력과 마찬가지로 온도 또한 시스템/제품에 심각한 손상을 야기할 수 있기 때문에, 선정 및 사용에 있어 세심한 주의가 필요합니다.

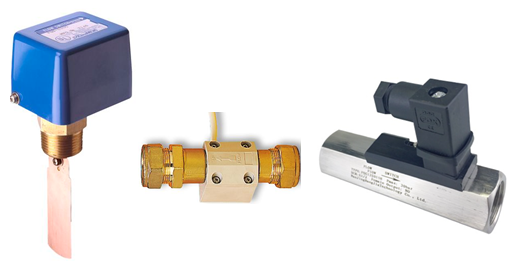

Flow Switch
유량 흐름을 감지합니다. 흔히 일정 유량 이상에서 정상 동작을 하게 설계된 시스템에서 저유량 확인 용도로 사용합니다.

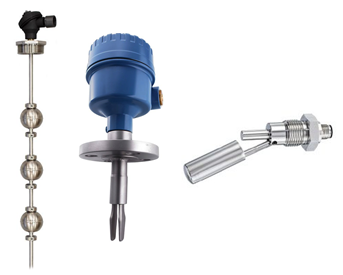

Level Switch
탱크의 수위(레벨)을 측정하기 위해 사용합니다.
저수위/고수위의 이상을 감지하여 탱크 넘침 또는 사용유체 부족현상 등을 방지하기 위하여 사용합니다.

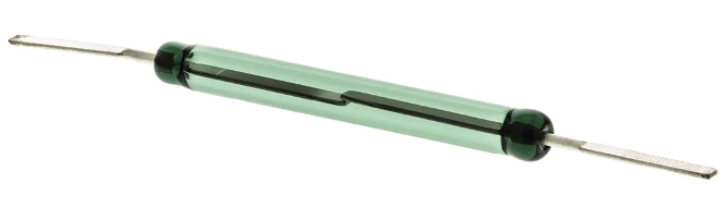

Reed Switch(Magnet Switch)
자석에 의해 동작하는 스위치로, 여러 분야에 흔히 응용됩니다.
하기 사진을 보면, 내부에 쇠 막대가 2개 들어있습니다.
자석을 가져다 대면 자기력에 의해 쇠막대가 서로 붙고, 떨어뜨리면 다시 접점이 떨어지는 매우 단순한 구조입니다.

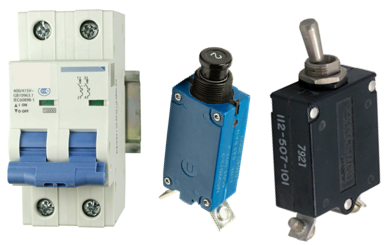

Circuit Breaker(회로차단기)
과전류를 감지하여 회로를 차단시키는 제품입니다.
일반적으로 회로에 흐르는 전류에 의한 전자기력(Magnetic or Hydraulic Magnetic)을 이용한 방식과 전류에 의한 발열(Thermal)을 이용한 방식이 있습니다.
