안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.
이번 글에서는 토글 스위치(Toggle Switch)에 대해 알아보겠습니다.
토글이란, 하나의 값으로부터 다른 값으로 전환하는 행위를 뜻하는 용어입니다.
주로 컴퓨터의 기능 키(Caps Lock, Num Lock 등)을 나타내는 말입니다.
토글 스위치에 누가 왜 이 용어를 붙였는지는 알 수 없습니다만, 회로를 껏다 켜는 행위가 마치 컴퓨터의 토글 버튼들과 닮아서 그렇게 이름을 지었나 봅니다.
각설하고, Toggle Switch는 야구방망이(BAT) 모양의 Actuator를 가진 제품입니다.

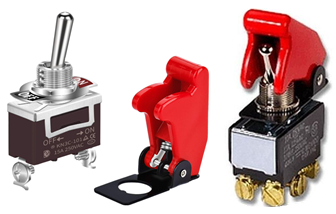

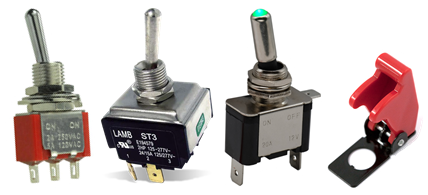

토글스위치의 사진 예시를 보도록 합시다.
토글스위치의 선정을 위하여
토글 스위치는 생김새가 전부 비슷합니다.
제품별로 크기가 조금씩 다르고, LED Lamp, 제어회로수(Pole수)가 다를 뿐입니다.
제품에 별다른 원리가 없으므로, 바로 제품 선정을 위한 과정을 알아보겠습니다.
아래 내용을 숙지하신다면, 대부분의 토글스위치를 선정할 수 있습니다.
Dimension
토글스위치 선정을 위해서는, 가장먼저 희망하는 제품의 크기를 우선 선정해야 합니다.
Subminiature 제품(8x5x24)부터 큰 제품은 42x34x64 및 그 이상도 있습니다.
Body Size, BAT Size, Mounting Hole Size 등을 결정해야 합니다.
Contact Rating
토글스위치는 대부분 간단한 기능조작을 위해 사용됩니다.
큰 부하의 제어는 잘 하지 않기에 주된 고려사항은 아닙니다.
일반적으로 Subminiature 제품은 1~3A, 일반제품은 10A~20A 혹은 그 이상의 전류를 제어할 수 있습니다.
Poles
토글스위치 1개로 제어할 회로의 수를 결정합니다.
일반적으로 1~4 Pole의 제품이 생산되고 있습니다.
Position
토글스위치는 2-Position, 3-Position 두 가지 종류의 제품이 있습니다.
2-Position은 배트 위치가 왼쪽/오른쪽
3-Position은 배트 위치가 왼쪽/중앙/오른쪽 입니다. (또는 왼쪽/중앙)
그리고, 이상함을 느끼셨겠지만 스위치를 뒤집으면 왼쪽/오른쪽은 반대가 됩니다.
그래서 혼선을 막기 위해 Position을 얘기할 때 Keyway Side(Keyway) / Center / Opposite Keyway Side(Opposite) 라고 부릅니다.
Keyway는 Toggle Switch를 패널에 설치할 때, 방향성을 잡아주기 위해 만들어진 홈 입니다.
Circuit
토글스위치의 제어 로직을 결정합니다.
2-Position 제품은 배트의 방향에 따라 ON-ON, ON-OFF 의 회로 구성이 가능합니다.

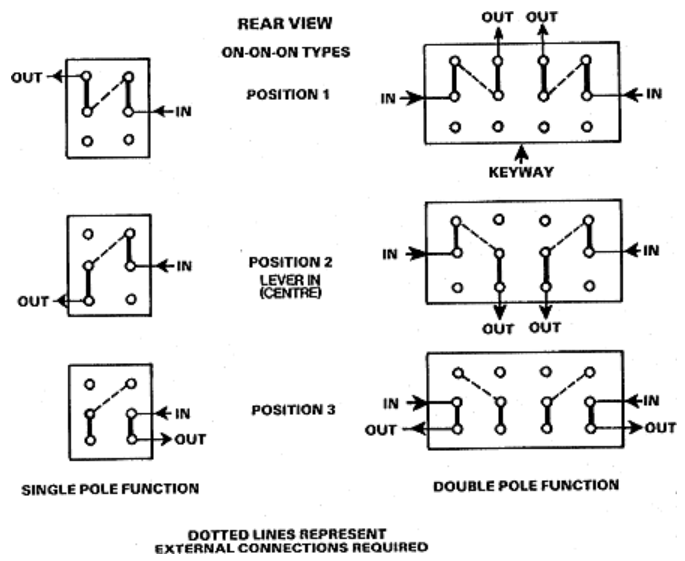

아래는 2-Position에서 가능한 Circuit을 나타내었습니다. (Keyway/Opposite)

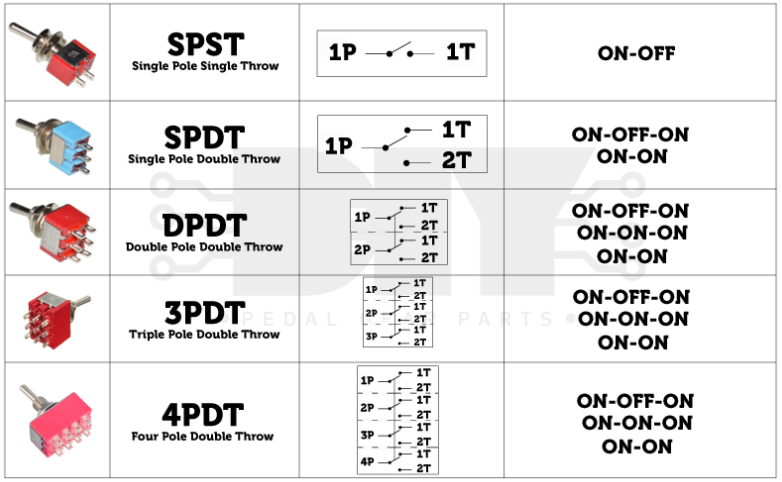

3-Position 제품은 배트의 방향에 따라 ON-ON-ON(2-Poles로 1회로 구성), ON-OFF-ON, ON-OFF-NONE 등의 회로 구성이 가능합니다. (Keyway/Center/Opposite)
배트는 NONE인 곳으로는 이동하지 않습니다.

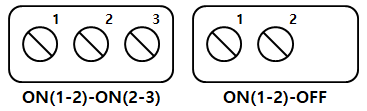

아래는 3-Position에서 가능한 Circuit을 나타내었습니다.
Momentary
다음으로 알아볼 중요한 옵션은 Momentary 입니다.
한글로 하면 자동복귀 정도가 되겠네요.

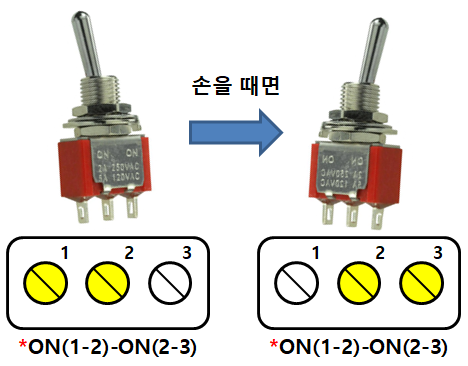

어떠한 포지션에 Momentary 옵션을 적용하게 되면, 해당 포지션은 사용자가 손으로 배트를 누르고 있는 동안에만 포지션을 유지합니다.
아래는 ON-ON 스위치에서 (1-2) 접점 측이 모멘터리일 경우를 나타냅니다.
(Keyway인지 Opposite인지는 사진상 확인이 어렵네요)
Locking Configuration
일반 제품에는 많이 없는 옵션입니다만, 실수로 동작이 되지 않도록 하는 옵션입니다.
특히 방위산업에서 많이 적용되는데요, 누군가 실수로 툭 쳐서 미사일이 발사되면 굉장히 곤란 하겠지요? ^^;;

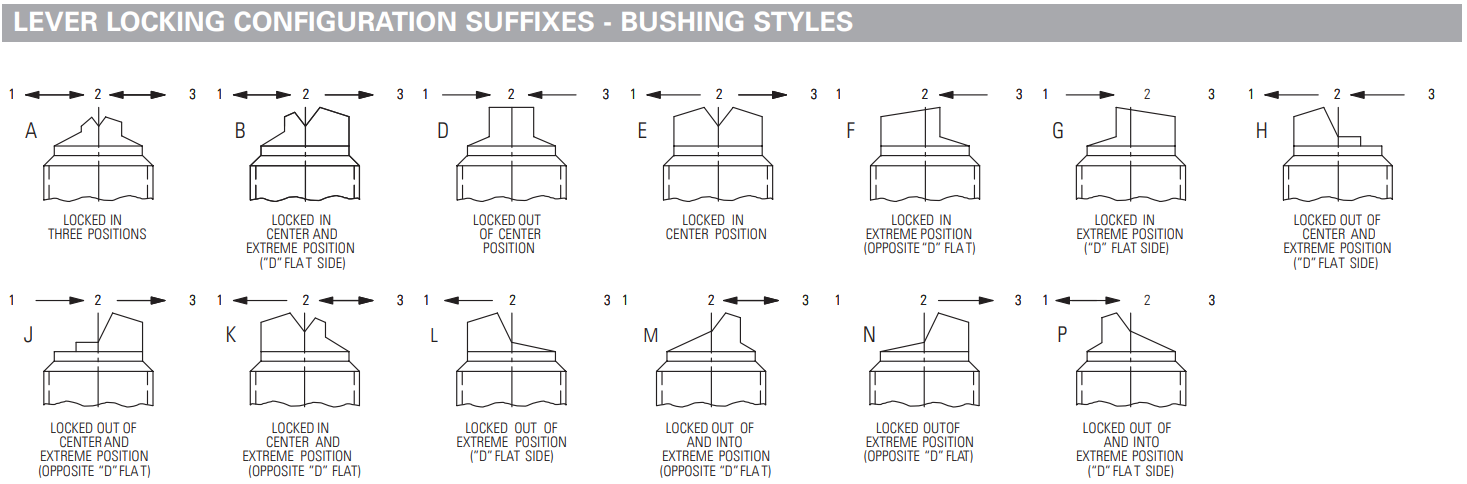

Locking 옵션은 2-Position, 3-Position용이 각각 따로 있으며, Momentary 여부 및 제어회로에 따라서도 선택지가 나누어 지게 됩니다.

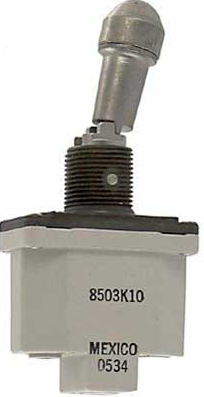

거의 대부분 QPL 제품에서만 선택이 가능하며, Lock이 걸리는 포지션에서는 BAT를 들어서 움직여야 합니다.
예시로, 하기 D번 같은 경우는 Center Position이 없습니다.
그리고, Keyway side 또는 Opposite side로 이동 시 BAT를 들어서 이동해야 합니다.
Toggle Switch Guard
토글스위치는 툭 튀어나온 스위치 모양으로 인해, 실수로 조작할 여지가 있습니다.
따라서, 중요한 조작을 결정하는 경우 Locking Option을 만들거나, Switch Guard를 적용하는 경우가 있습니다.
Switch Guard는 대부분의 스위치 제조사에서 제공하며, 선정하신 스위치와 크기와 기능이 맞는 제품을 사용하셔야 합니다.
Switch Guard는 2-Position, 3-Position용이 다르며,
Switch 포지션에 영향을 주는 제품과 영향이 없는 제품으로도 나뉘어 집니다.
