압력센서(Pressure Sensor)에 대하여

안녕하세요, 센서와 스위치를 다잡는 센서보이 입니다.

오늘은 같이 압력센서를 한 번 선정해보고자 합니다.

먼저, 압력센서 선정을 위해 필요한 정보들,
압력센서의 기본적인 종류와 종류별 기능을 익힌 후
모의사양을 토대로 센서를 선정해보는 시간을 가지도록 하겠습니다.

압력센서 선정을 위한 정보

필수정보 (사실 Application만으로 선정 가능한건 비밀)
- Pressure Range
- Pressure Type (Absolute, Gauge, Differential, Vacuum, Sealed)
- Application (유압설비, 자동차, 플랜트, 식품, 반도체, 일반 등)
- Media

부수정보 (없어도 대~충 기본사양으로 선정은 가능)
- Power Supply
- Output Type
- Process Connection
- Electrical Connection
- Operating Temperature
- Static Pressure (Diff. Pressure일 경우)
- Accuracy
- Target Price

압력센서의 기본 종류 및 주요 Application

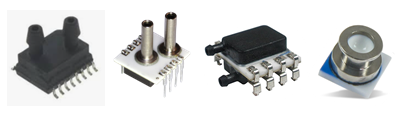

보드형 압력센서
주로 Negative/Positive pressure controller, HVAC, Ventilator 및 기타 Medical Equip., 또는 Aduino 학습용으로도 사용됩니다.

원통형 압력센서
가장 범용적으로 사용되는 형상이며, 거의 모든 Application에 활용 가능합니다.
정말 다양한 금액대와 성능, 퍼포먼스를 보유하고 있으며, 대부분의 경우 이 형상으로 적용 가능합니다.

방폭타입 압력센서
원통형 압력센서에서도 방폭타입이 나옵니다만, 역시 방폭 타입은 다소 무식한 형상이 대표적이죠, 묵직한 맛이 있습니다. ^^;;

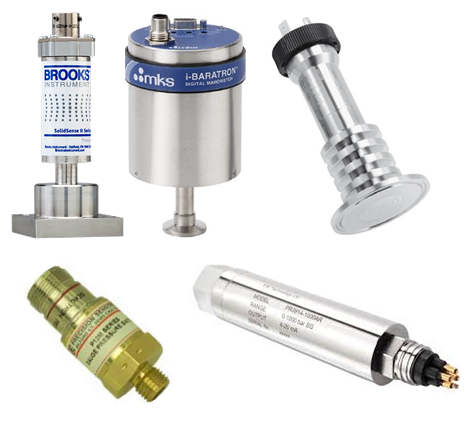

특이타입 압력센서
일부 반도체, 제약/식품, Aerospace, Military, Submarine, Hydrogen 등 특수 Application에는 특이한 타입의 압력센서를 필요로 합니다. (UHP, Vacuum, Sanitary, DO-160 or QPL, Subsea, Hydrogen permeation 등)

압력센서 최종 선정

우리는 센서 선정을 위해 필요한 사양과 원하는 형상정보를 확인 하였습니다.
검색하면 쉽게 찾을 수 있는 아무 압력센서의 Data Sheet를 토대로,
아래 모의사양에 맞는 제품을 선정하여 보겠습니다.

모의사양
- Pressure Range : 0 ~ 10 Bar (Absolute)
- Operating Temperature : -30 ~ 70 degC
- Electrical Connection : DIN 43650 Form A
- Process Connection : PT 1/4" Male
- Media : Water
- Application : Water Pump
- Output : 0~10 Vdc

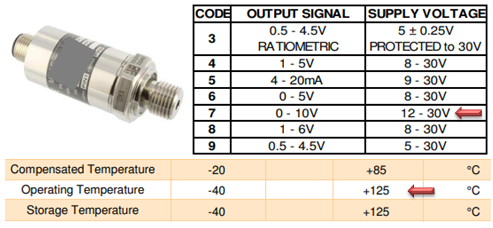

데이터시트 검토 및 파트넘버 선정
